Hochdichte Signalkabelbaugruppe mit blauen 40AWG-Drähten und Rastverbindern

Hochdichte Signalkabelbaugruppe mit 40AWG blauen Drähten
und Rastverbindern



Anwendungen der hochdichten Signalkabelbaugruppe:

Diese hochdichte Signalkabelbaugruppe ist für die interne Signalübertragung konzipiert
zwischen eng beieinander liegenden elektronischen Modulen.
Basierend auf der kompakten Steckerstruktur und der feindrähtigen Parallelverdrahtung, die in
der Zeichnung dargestellt ist, wird sie typischerweise verwendet in:

1. Anzeigemodulen und eingebetteten Panels
2. Industriellen Steuerkarten mit begrenztem Verlegungsraum
3. Kompakten elektronischen Systemen, die stabile Mehrkanal-Signale benötigen
4. Geräten, bei denen die kontrollierte Kabellänge und die Steckerfixierung entscheidend sind

Das Raststeckerdesign trägt dazu bei, einen zuverlässigen Kontakt in Umgebungen aufrechtzuerhalten, in denen
Vibrationen oder wiederholtes Stecken auftreten können.

Produktkonfiguration der hochdichten Signalkabelbaugruppe:

Elektrische Eigenschaften der hochdichten Signalkabelbaugruppe:

Gemäß den Zeichnungshinweisen wird diese hochdichte Signalkabelbaugruppe elektrisch
verifiziert, um eine stabile Signalübertragung zu gewährleisten:

1. 100% offener, Kurzschluss- und Intermittenztest angewendet
2. Leiterwiderstand: ≤ 2,0 Ohm
3. Isolationswiderstand: ≥ 2 MΩ bei 200 V DC
4. Spannungsfestigkeit: 250 V AC, 0,5 mA, 10 ms

Diese Tests tragen dazu bei, Konsistenz und Zuverlässigkeit für Mehrfach-Pin-Signalschnittstellen in kompakten
elektronischen Designs zu gewährleisten.

Strukturelle Vorteile der hochdichten Signalkabelbaugruppe:

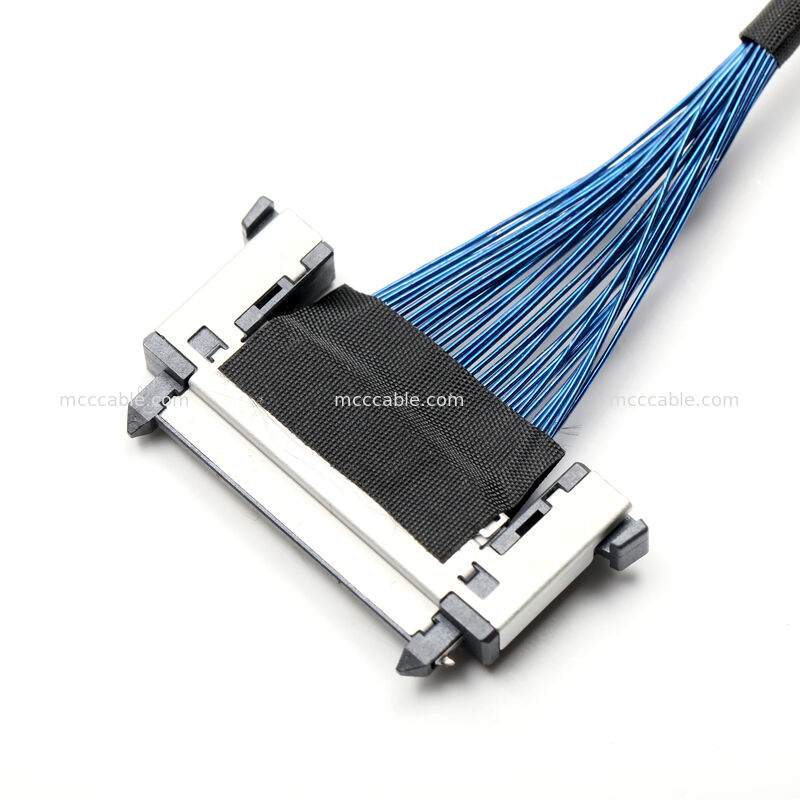

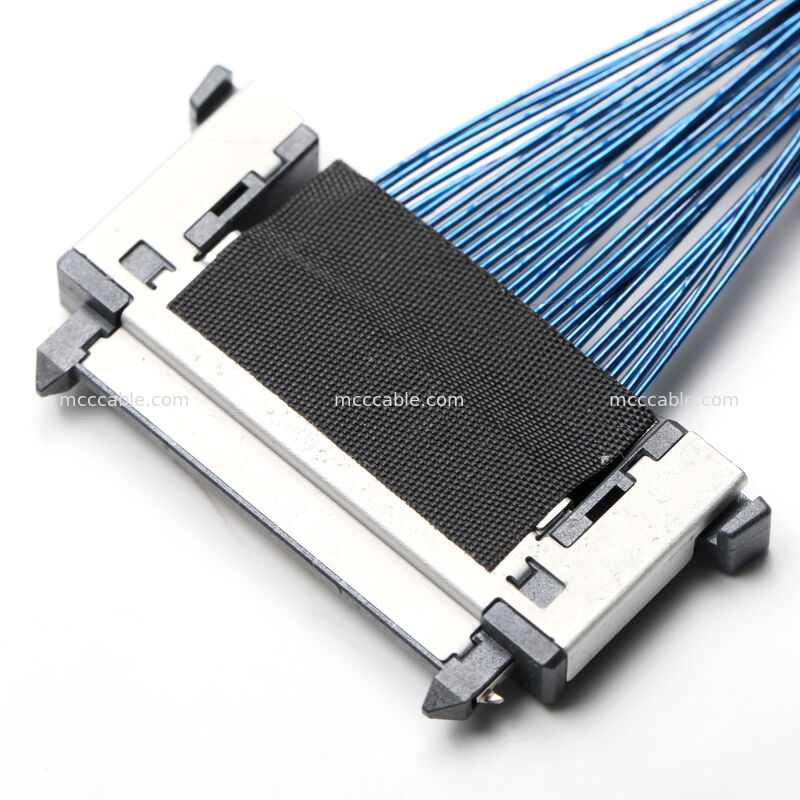

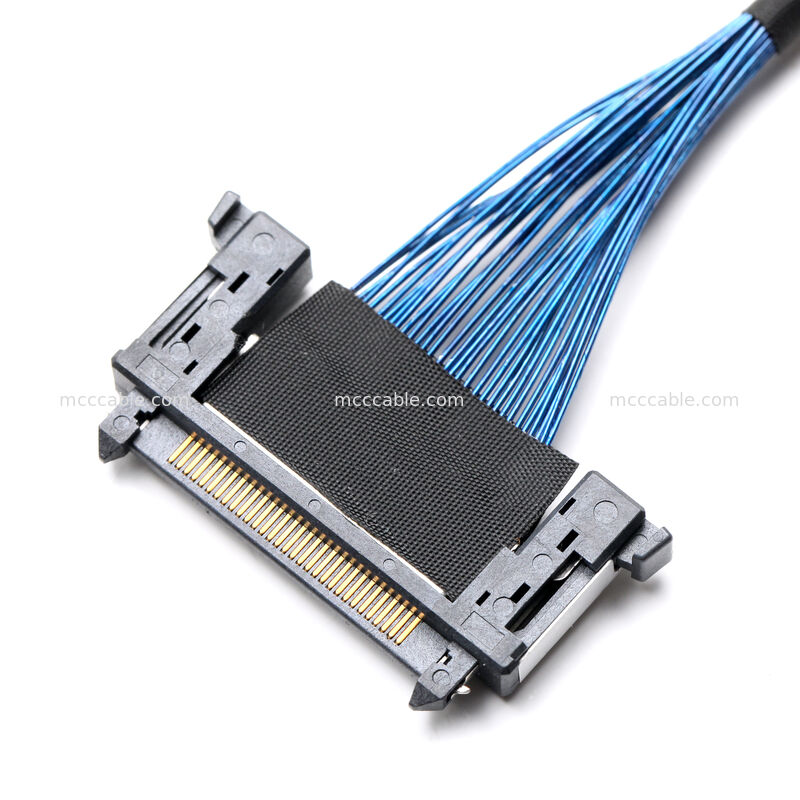

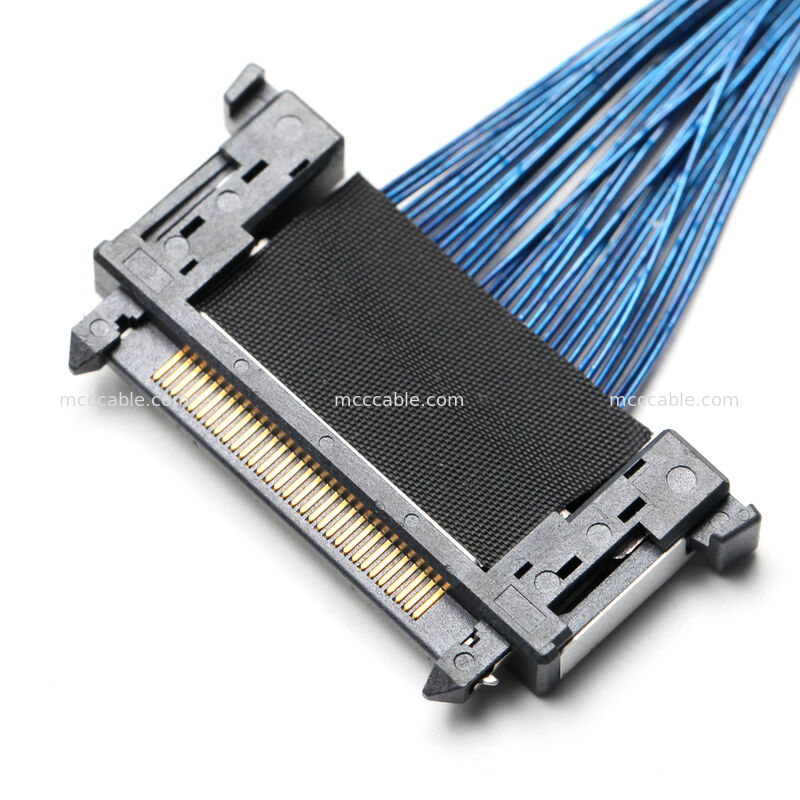

Die Struktur, die sowohl in den Bildern als auch in der Zeichnung gezeigt wird, betont die Zuverlässigkeit auf engstem Raum:

1. Feine 40AWG-Drähte ermöglichen eine hohe Pin-Dichte ohne übermäßige Kabeldicke
2. Parallele Drahtführung unterstützt organisierte Signalpfade
3. Gewebebandfixierung verbessert die Zugentlastung und das Kabelmanagement
4. Die Raststeckerstruktur erhöht die Steckstabilität

Diese Konstruktion eignet sich für Anwendungen, bei denen Standardrundkabel nicht praktikabel sind.

Kundenspezifische Optionen für die hochdichte Signalkabelbaugruppe:

Obwohl diese Baugruppe mit einer definierten Struktur und Länge gezeigt wird, ist die Anpassung
auf der Fertigungsebene unterstützt:

1. Die Kabellänge kann je nach Systemlayout angepasst werden
2. Die Pinbelegung kann den vom Kunden genehmigten Zeichnungen folgen
3. Drahtfarbe, Bündelungsmethode und Befestigungspositionen können angepasst werden
4. Der Umfang der elektrischen Prüfung kann an die Anwendungsanforderungen angepasst werden

Alle kundenspezifischen Bauten werden auf der Grundlage bestätigter Zeichnungen hergestellt, um die Maßhaltigkeit und
elektrische Konsistenz zu gewährleisten.
