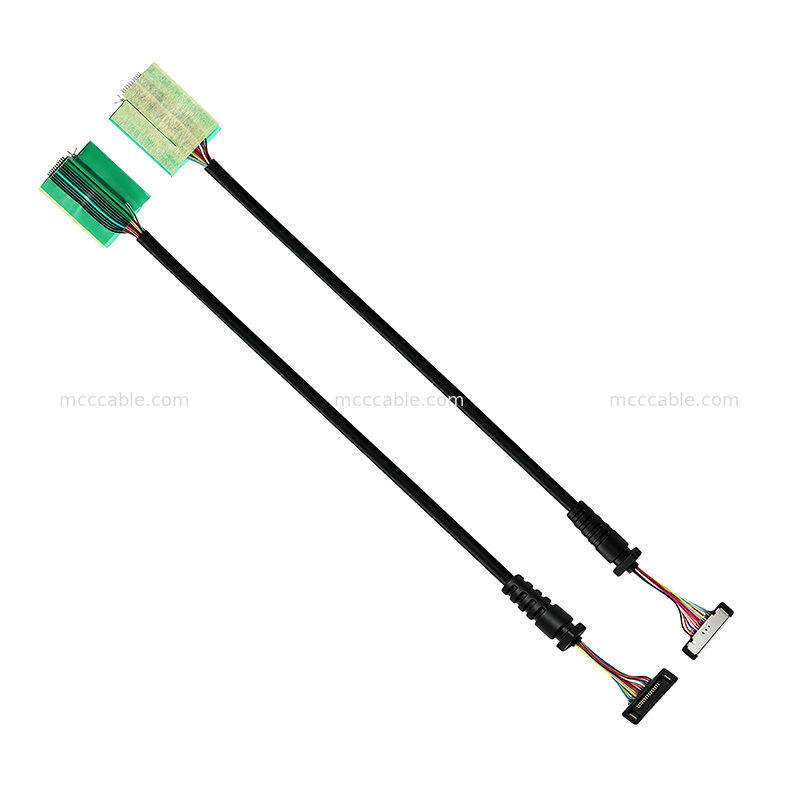

20373-R14T-06 14C Ultrafeine Mikro-Koaxialkabelanlage

Die 20373-R14T-06 14C Mikro-Koaxialkabelmontage ist ein kompaktes kundenspezifisches Kabel

Die Kabelkonfiguration ist so ausgelegt, dass sie mit einer 14-Leiter-MCC-Koaxialstruktur ausgestattet ist.

kombiniert 2 × 42 AWG- und 12 × 36 AWG-Leiter mit 50Ω MCC-Koaxial

Konstruktion für kompakte Signalübertragungsanwendungen.

mit einer Fertigkabellänge von 150 ± 5 mm und einem Gesamtkabeldurchmesser von

2.10 ± 0,20 mm, ist diese ultrafeine Mikro-Koaxialkabelanlage für Anwendungen geeignet

wo eine kompakte Kabelvermittlung und ein kleines Kabelprofil wichtig sind.

20373-R14T-06 Mikrokoaxialkabelkonstruktion

Die Kabelansammlung 20373-R14T-06 verwendet eine 14C MCC-Koaxialkonfiguration, die aus

Die 42 AWG MCC Koaxialleitungen sind

als 50Ω-Koaxialdrähte angegeben, während die 36 AWG-Drähte als diskrete Leiter verwendet werden

innerhalb der Kabelanlage.

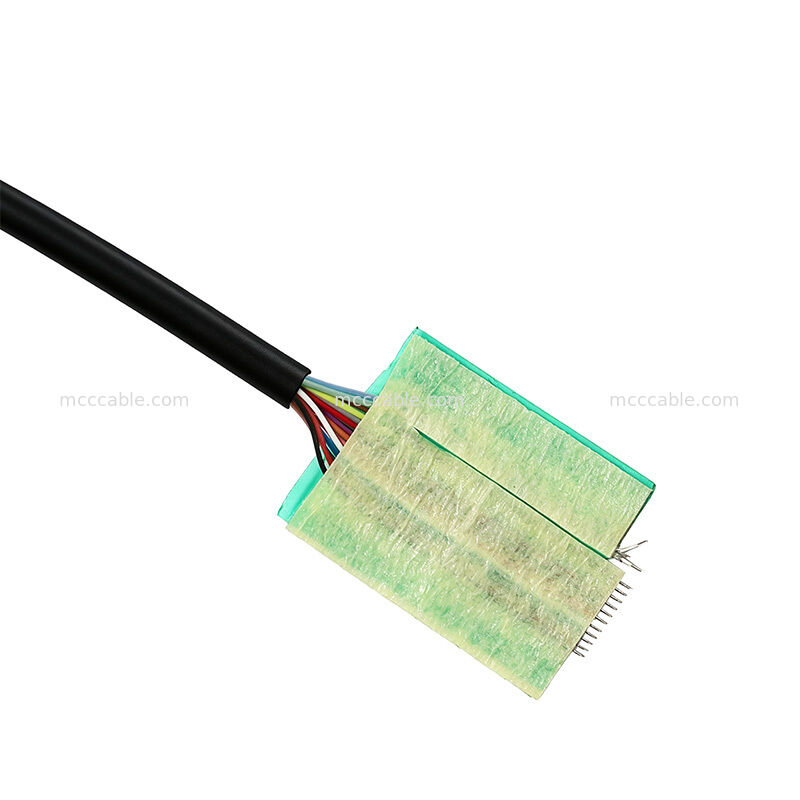

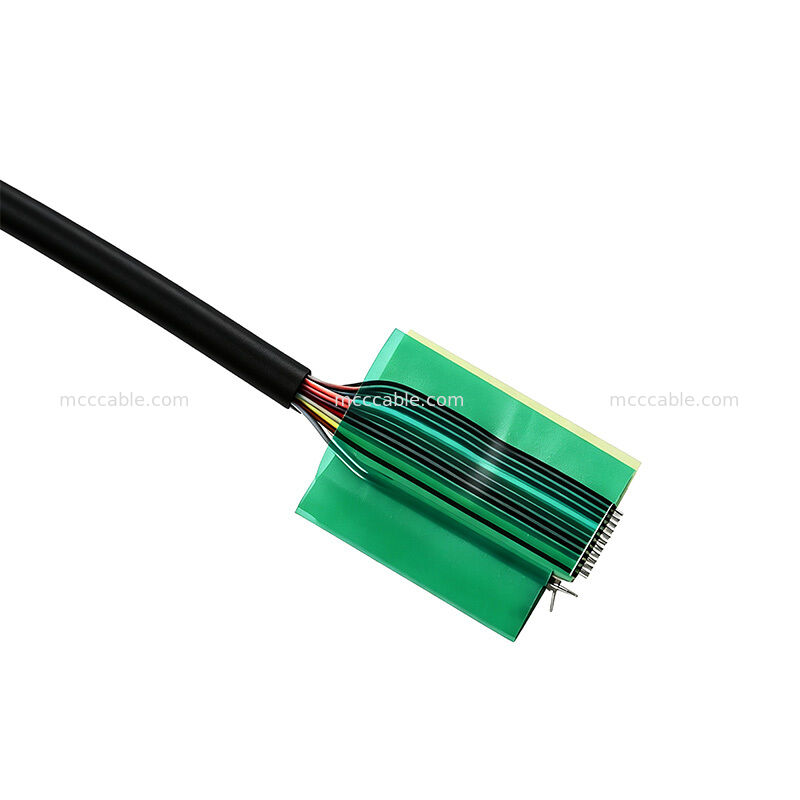

Die Kabelansammlung enthält auch UV-Klebstoff 8806 HF RP für das angegebene Kabel

Abschlussverfahren.

20373-R14T-06 14C Kabelspezifikationen

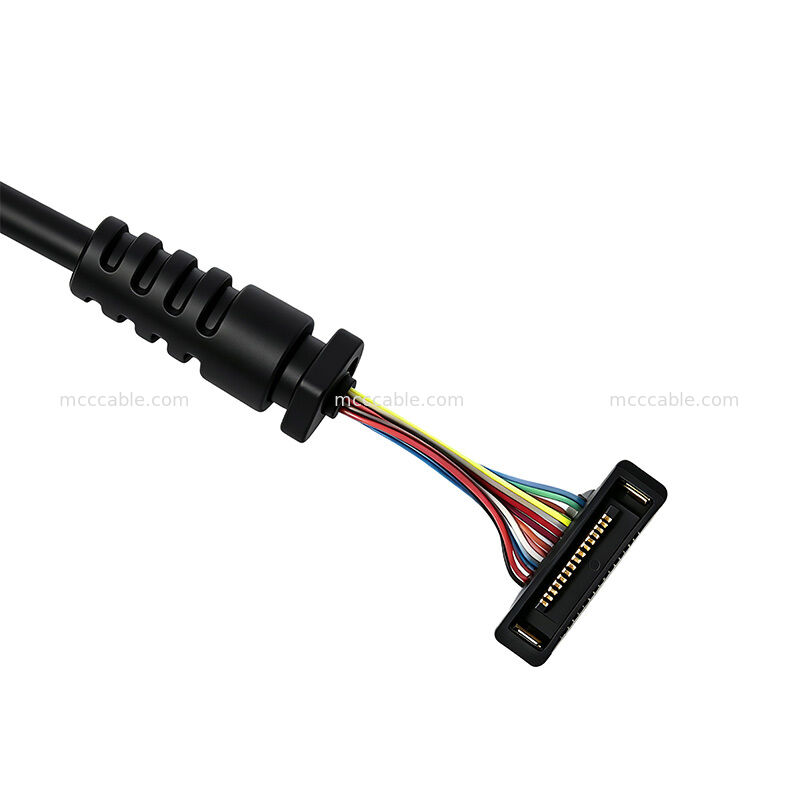

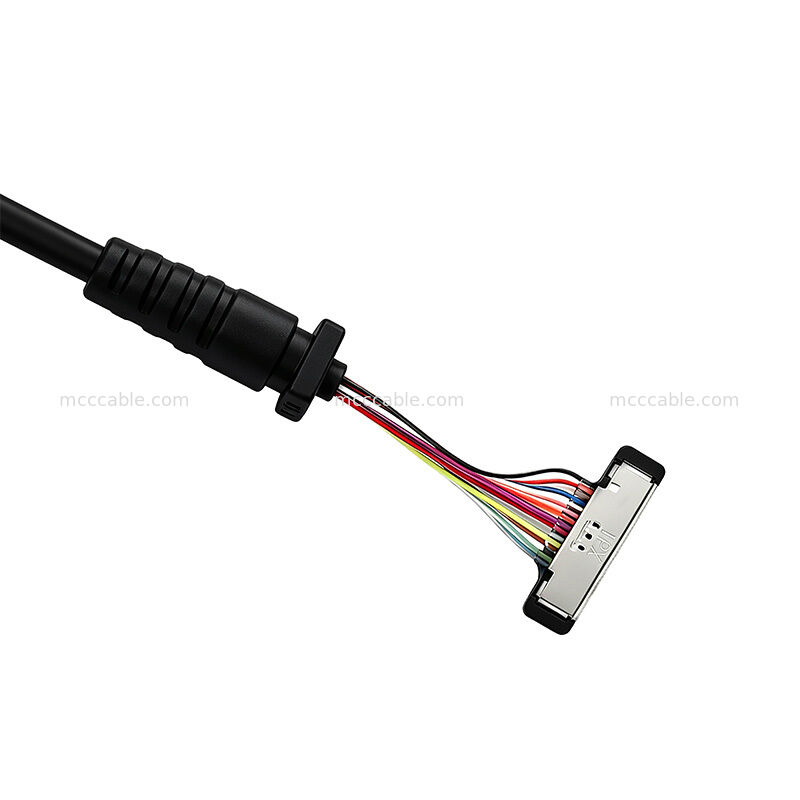

20373-R14T-06 Verbindungskonfiguration

Die angegebene Steckverbinderkonfiguration umfasst eine Steckdose und einen Steckschal.

Die für P1 identifizierten Steckverbinderbestandteile sind:

• Einheit der Steckdose: 20373-R14T-06

• Steckdose-A: 2182-014-03

Der spezifizierte Abschlussprozess erfordert, dass die Schilde jedes Koaxialdrahtes auf

Die Verbindungsschwelle ist ebenfalls mit einer UV-Klebedeckung von 1 ∼ 2 mm spezifiziert.

20373-R14T-06 Elektrische Leistung

Die Kabelgruppe 20373-R14T-06 ist mit einem maximalen Leiterwiderstand von 3,0 Ω spezifiziert.

und einen Isolationswiderstand von 10 MΩ unter den angegebenen Prüfbedingungen.

Die Produktionsanforderungen umfassen auch 100% offene, kurze und intermittierende Prüfungen zur Überprüfung

elektrische Kontinuität und Montagequalität.

20373-R14T-06 Kabelgrößen

Die Standardkonfiguration hat eine Kabellänge von 150 ± 5 mm und einen Gesamtkabeldurchmesser

von 2,10 ± 0,20 mm.

Die kompakte 14C-Mikro-Koaxialkonstruktion hilft, ein kleines Kabelprofil für Anwendungen zu erhalten

erfordert mehrere Signalleiter innerhalb eines begrenzten Routing-Raums.

20373-R14T-06 Anwendungen für die individuelle Kabelmontage

Die Mikrocoaxialkabelanlage 20373-R14T-06 eignet sich für kompakte elektronische Geräte

und Signalübertragungsanwendungen, die eine mehrleitende Koaxialkabelkonfiguration erfordern.

Die 14C-Struktur, 50Ω MCC-Koaxialleitungen, kompakter 2,10 mm Nenndurchmesser und

angepasste 150 mm Kabellänge machen diese Konfiguration geeignet für Platzbeschränkte Kabel

Routing- und maßgeschneiderte elektronische Vernetzungsanforderungen.
