Place of Origin:
China
Markenname:
Customization
Zertifizierung:
UL ，ISO13485 , ISO9001.2005 , ISO14001
Model Number:
USL20-30SS-100-B

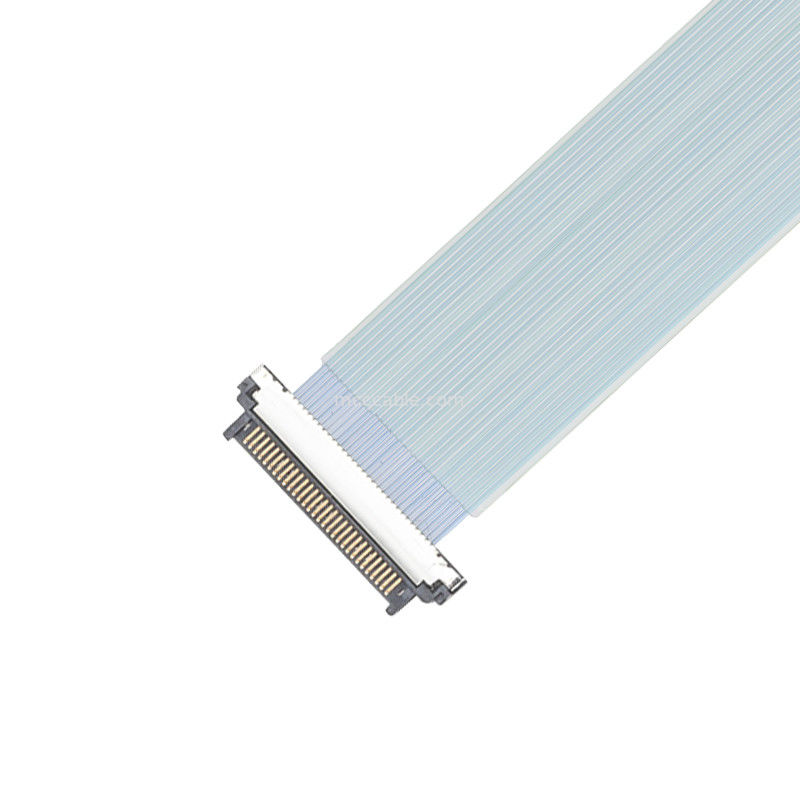

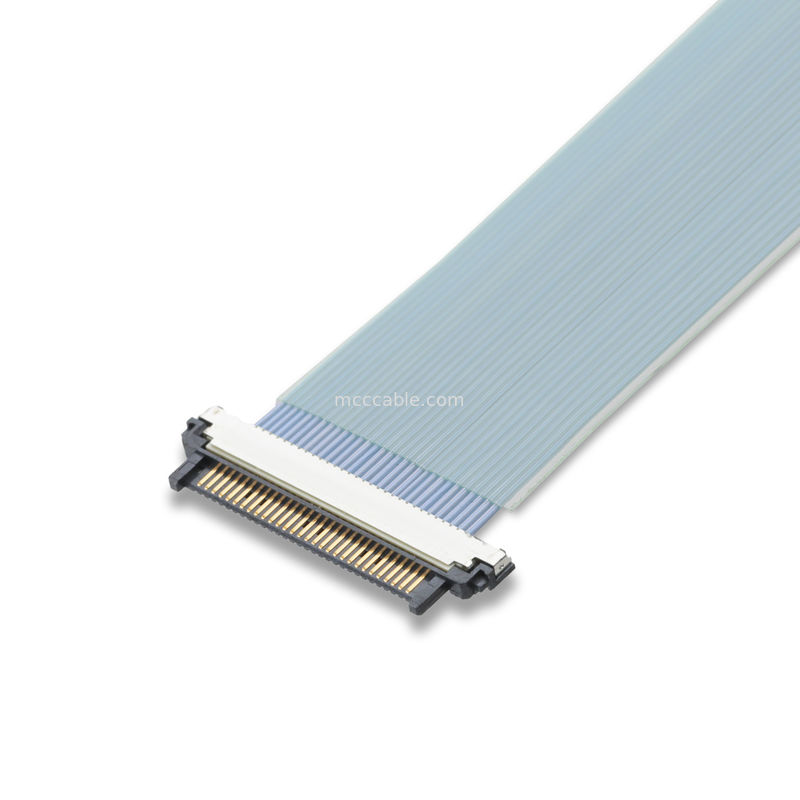

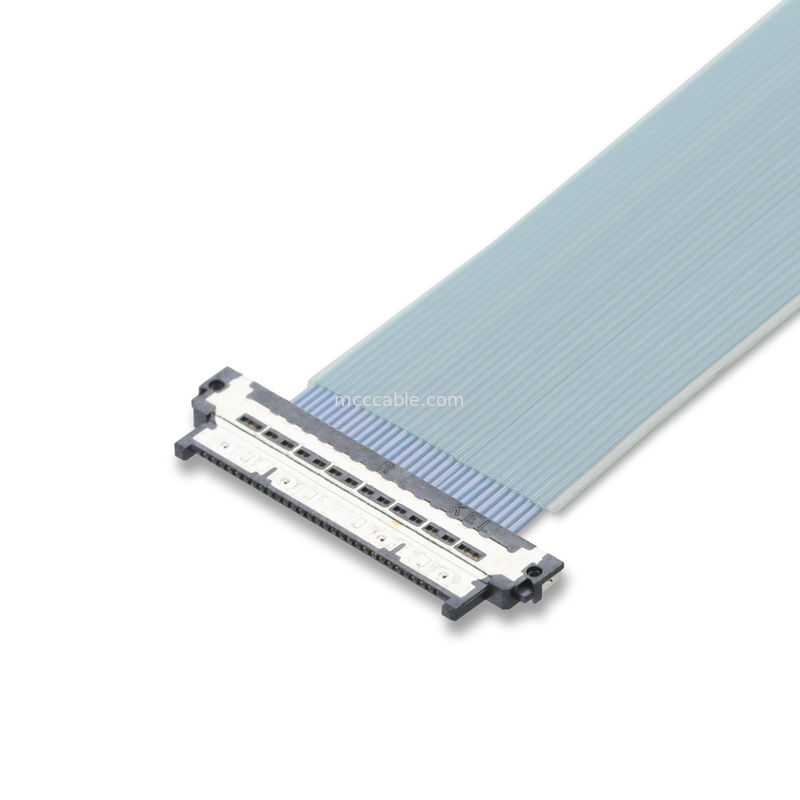

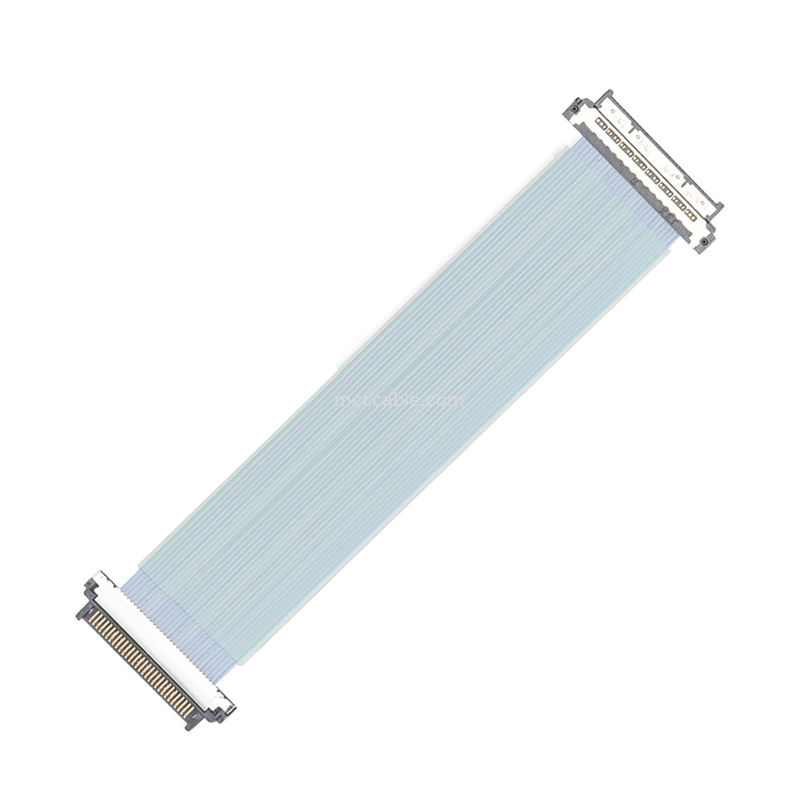

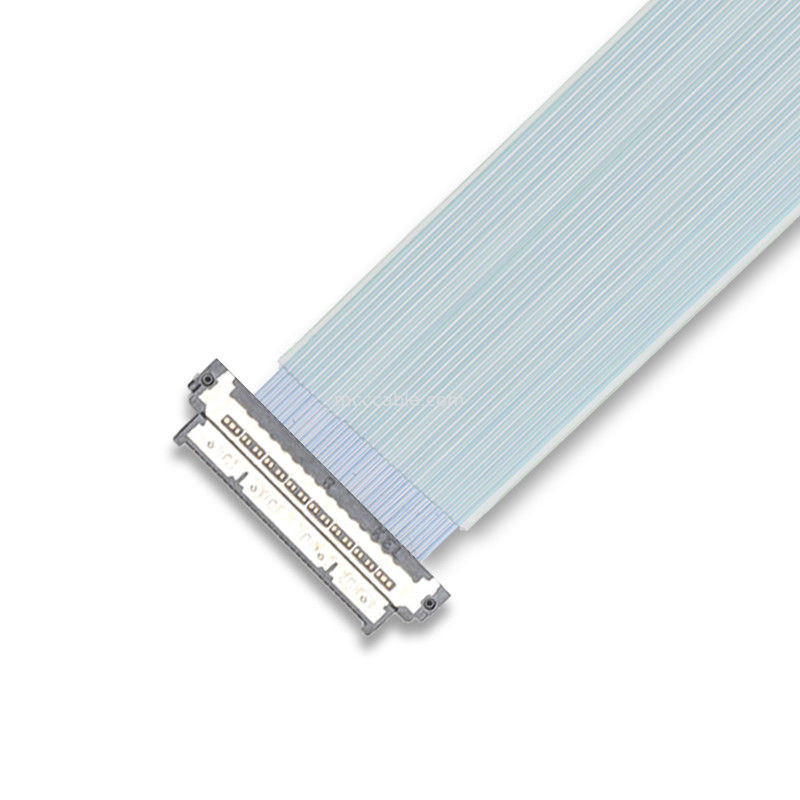

Der KEL USL20-30S ist ein hochpräzises Mikrokoaxialkabelanschluss für hochdichte elektronische Geräte.Luftfahrt, medizinische Ausrüstung, Drohnen und AutomobilindustrieAnwendungen.0.4 mm Schwungund a1.0 mm Paarungshöhe, erfüllt dieser Steckverbinder die Anforderungen kompakter Geräte und gewährleistet gleichzeitig eine leistungsstarke Signalübertragung.
| Kategorie | Spezifikation |
|---|---|
| Modell | USL20-30S |
| Anzahl der Kontakte | 30 |
| Schwingung | 0.4 mm |
| Paarungshöhe | 1.0 mm |
| Kabellänge (anpassbar) | 50 mm (Standardlänge kann angepasst werden) |
| Verbindungsart | Isolationsverschiebung (IDC) |
| Anschlussorientierung | Horizontale |
| Wirkliche Paarungsdauer | 0.5 mm |
| Schirmung | Metallhülle verbessert die Geräuschreduktion |
| Elektrische Eigenschaft | Spezifikation |
|---|---|
| Nennstrom | 0.25A pro Berührung |
| Kontaktwiderstand | Max. 100 mΩ |
| Dielektrische Spannung | 200 V Wechselstrom für 1 Minute |
| Isolierwiderstand | Min. 100MΩ bei 250V Gleichstrom |
| Betriebstemperaturbereich | -40°C bis +85°C |
| Anwendbares Kabel | #42 AWG Mikro-Koaxialkabel |
Miniaturentwurf mit hoher Dichte
Zuverlässige elektrische Leistung
Verbesserte Signalintegrität
Zuverlässiges und dauerhaftes Bauen
| Elektrische Eigenschaften | Spezifikationen |
|---|---|
| Nennstrom | 0.25A pro Berührung |
| Kontaktwiderstand | 100 mΩ max. |
| Dielektrische Spannung | 200 V Wechselstrom |
| Isolierwiderstand | 100 MΩ min. bei 250 V Gleichstrom |
| Anwendbares Kabel | #42 AWG Mikro-Koaxialkabel |
✔️Hohe Signalintegrität- Sicherstellung einer stabilen Hochgeschwindigkeitsdatenübertragung.
✔️Kompakt und platzsparend️ Für Geräte mit Platzbeschränkungen ausgelegt.
✔️Schutz vor elektromagnetischen Störungen¢ Ein integriertes Abschirmungssystem minimiert Lärm und Signalverlust.
✔️Einfache Montage¢ Das IDC-Design vereinfacht die Kabelmontage und erhöht die Zuverlässigkeit.
✔️Weite Anwendung- Geeignet für Drohnen, Robotik, Raumfahrt, Medizinprodukte und mehr.
Ein USL20-30SS-100-B-Kabel:
Die Steckverbinder dieser Baureihe haben eine Schrägfläche von 0,4 mm und eine niedrige Montagehöhe von 1,0 mm.
Im Vergleich zu unserer aktuellen SSL-Serie von Steckverbindern für 0,5-mm-Spitch, ultrafeine Koaxialkabel, die
Die USL-Serie erzielt eine erhebliche Verringerung des gekoppelten Volumens um ca. 50% und trägt damit zu einer
Dies ist ein wichtiger Faktor für die Gewichtsreduktion und die Miniaturisierung von Geräten.
Dieses Produkt verfügt auf der Plattenseite über einen rechtwinkligen Steckverbinder und auf der Kabelseite über einen geraden Steckverbinder.
Darüber hinaus sind derzeit 30- und 40-kontakt-Varianten erhältlich.
Mikrocoaxialkabelanlagen, eDP-Kabelanlagen, LVDS-Kabelanlagen, Mikrocoaxialkabelanlagen
Hersteller von Feinspitz-Drahtgurt
F1: Ist es eine Fabrik?
A: Ja, wir haben mehr als 17 Jahre Erfahrung in der Konstruktion und Fertigung!
F2: Gibt es eine Zertifizierung?
A:Ja, es gibt IS09001, ISO14001, TS16949, ISO13485, UL Zertifiziert.
F3: Was ist unsere Spezialität?
A: Wir können Produkte nach Anforderung entwerfen.
Q4. Akzeptieren Sie OEM/ODM-Bestellungen?
A: Ja, wir akzeptieren OEM / ODM-Bestellungen. Für OEM-Bestellungen beträgt die MOQ 100 Stück. Für ODM-Bestellungen beträgt die MOQ
1000 Stück. Die Formgebühr wird je nach Design berechnet.
F5: Wie lange dauert es, um eine Bestellung abzuschließen?
A: Für kleine Bestellungen und Produkte auf Lager dauert die Vorbereitung und Lieferung weniger als 3 Tage.
Die Lieferzeit hängt von der Wahl des Kunden ab, am schnellsten 7 Tage und am längsten 1 Monat.
Für große Bestellungen müssen wir alles bestätigen, einschließlich der Materialvorbereitung, der Produktion, dieser Pro
Die Überprüfung dauert je nach Bestellmenge 5 bis 21 Werktage, die Prüfung 1 bis 3 Werktage, ein
Und schließlich, Packing 1 Tag, so schnellste 7 Tage und längste 25 Tage ohne Versand.
F6: Was können wir als langfristige Kunden sonst noch erwerben?
1Das neue Produkt wird mit der Bestellung angeboten, so dass Sie sehen können, ob es ein potenzielles Produkt auf dem Markt ist.
Sie haben das Recht, das Produkt in Ihrem Bezirk weiterzuverkaufen.
2Zusätzliche Gebührennachlass, günstigerer Preis für die Anschaffung von Produkten in kleinerer Menge.
3Wir bieten Ihnen Unterstützung bei Werbebildern und machen Bilder mit dem Logo der Kunden.
F7. Wie lange ist die Garantie für das Kabel und wie schützt man seine Vorteile, wenn es defekt oder fehlerhaft ist?
A: Alle unsere Kabel werden mit 12-36 Monate Garantie verkauft, und für große Menge Bestellung, werden wir 0,3% anbieten
Für einen defekten Auftrag wird ein Backup von 0,5% mit der Bestellung versandt. Wenn Sie also 1000 Stück bestellen, erhalten Sie 100 Stück.
Wenn Sie mehr als 5 Stück fehlerhaft bekommen, und weniger als 0,1%, wenden Sie sich bitte an den Vertrieb und
Sie können uns Bilder anbieten, und wir werden Ihr Problem in Form eines Ersatzes durch eine neue Bestellung oder Rückerstattung lösen.
Q8. Akzeptieren Sie kostenlose Musterbestellungen?
A: Ja, die Bestellung von Proben wird unterstützt, einige Proben können ohne Fracht kostenlos angeboten werden.
Wie können Sie uns kontaktieren?
Senden Sie Ihre Anfrage Details in der unten, klicken Sie auf "senden" jetzt! kostenlose Probe und besten Preis warten auf
Sie, wenn Sie das Produkt nicht in unserem Web finden können, können Sie auch eine Anfrage an uns senden, auch wenn wir nicht machen
Wir werden das gleiche Produkt mit guter Menge und gutem Preis finden.
Senden Sie Ihre Anfrage direkt an uns
