Custom 28AWG LVDS Kabelmontage mit 0,5 mm Pitch Connector für Display-Systeme

Zusammensetzung des LVDS-Kabels 28AWG

Die benutzerdefinierte 28AWG LVDS-Kabelmontage ist für Hochgeschwindigkeitsdifferenzsignale ausgelegt

Übertragung zwischen elektronischen Komponenten und anzeigenden Systemen.

Die Kabelansammlung verwendet 28 AWG UL1571-Draht und eine feine Klammerkonfiguration.

Mehrfache Differentialsignalpaare sind in die Kabelansammlung integriert, um LVDS zu unterstützen

Signalverbindungen.

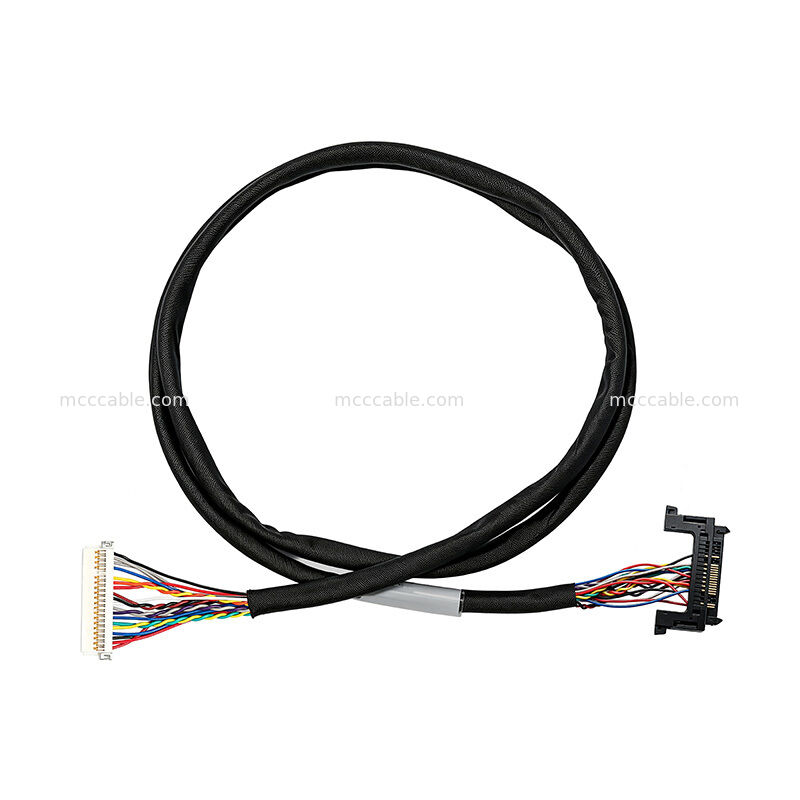

Die Kabellänge beträgt ca. 610 mm (24 Zoll), mit Steckverbinder und Verkabelung

Konfiguration nach den vorgegebenen Anforderungen.

28AWG LVDS-Kabelbauspezifikationen

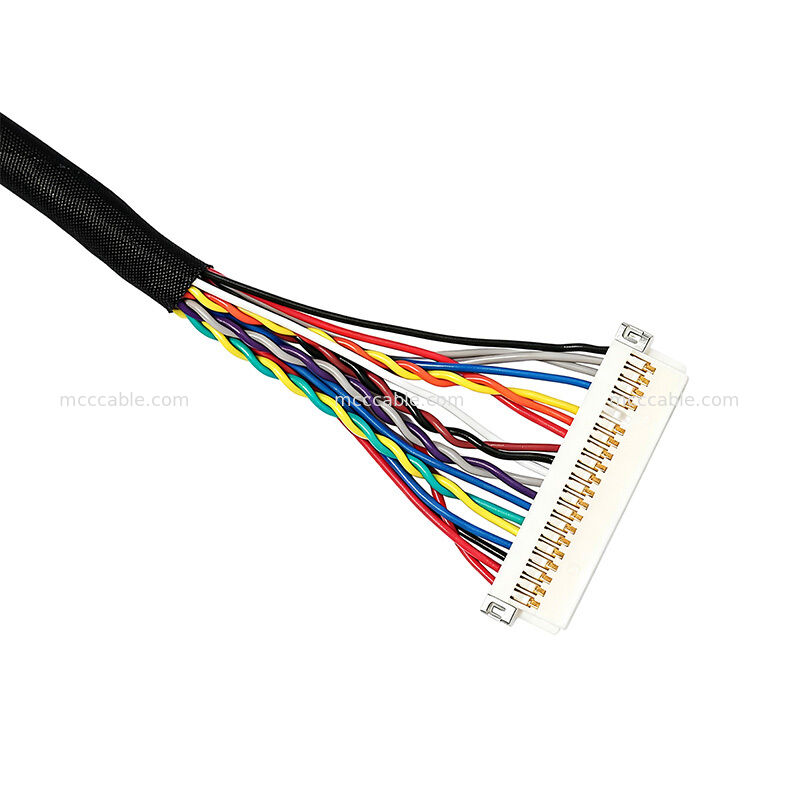

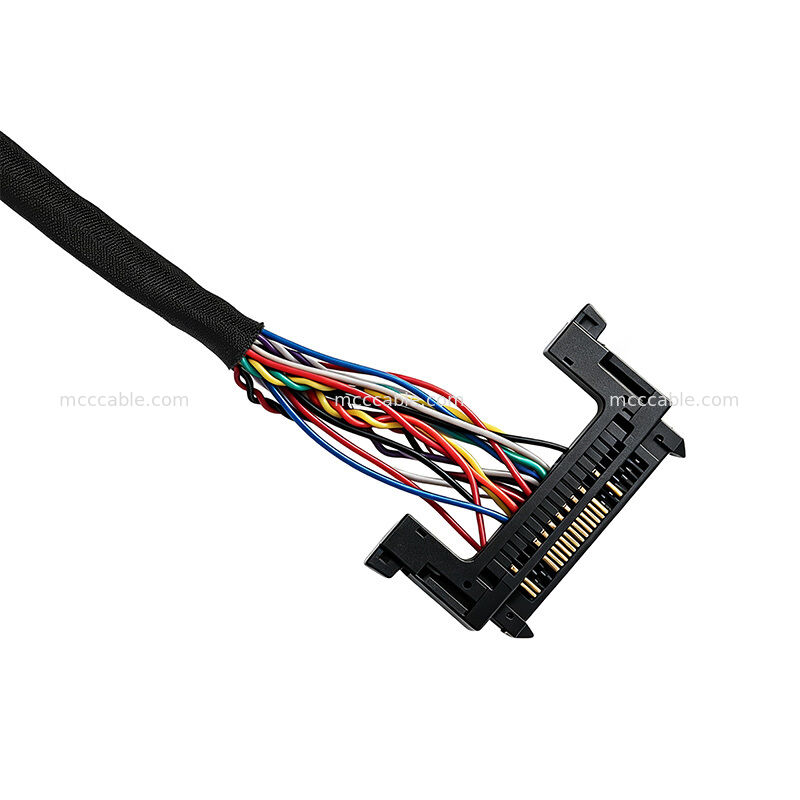

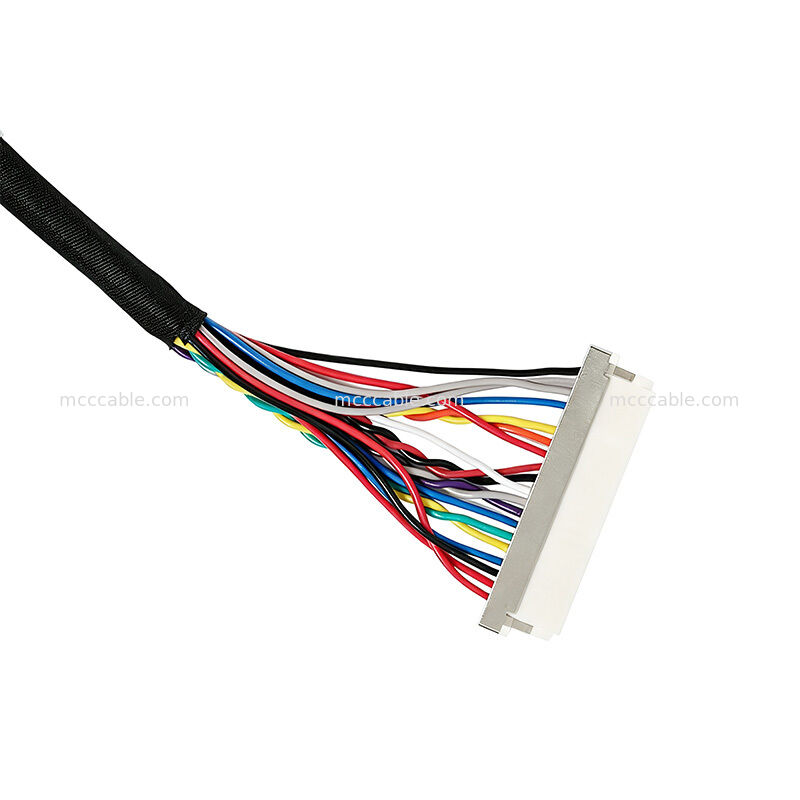

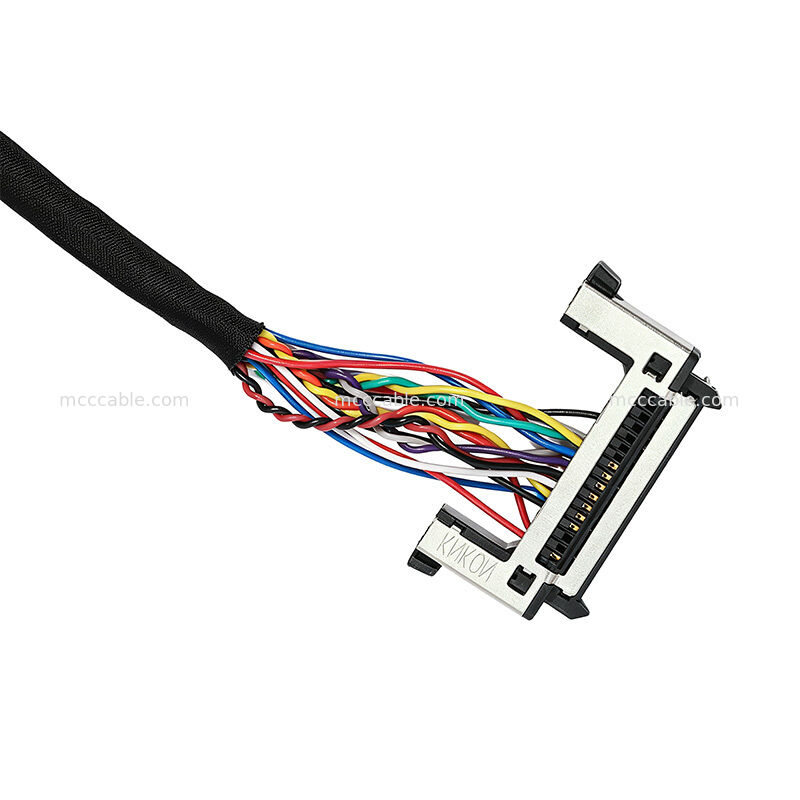

28AWG-LVDS-Kabel mit Feinspitch-Anschluss

Die 28AWG LVDS-Kabelmontage verwendet eine feine Steckdatenverbindung, die für

Kompakte elektronische Anwendungen.

Ein Stecker verwendet eine 0,5 mm Abstand, 31-Pin Gehäuse, während die gegenüberliegende Seite eine 20-Position verwendet

Diese Konfiguration bietet eine kompakte Schnittstelle für Anwendungen, bei denen der Steckverbinder

Die Dichte und der Kabel-Routing-Raum sind wichtig.

Die Feinspitch-Anschlussstruktur eignet sich für kompakte elektronische Geräte, die eine

Multi-Pin-LVDS-Verbindung.

Benutzerdefinierte LVDS-Kabelverkabelung

Die benutzerdefinierte LVDS-Kabelmontage enthält mehrere Differentialsignalpaare für LVDS

Kommunikation.

Die angegebene Signalkonfiguration umfasst:

• TX0_N / TX0_P
• TX1_N / TX1_P
• TX2_N / TX2_P
• TXCLK_N / TXCLK_P
• VCC
• GND

Die Verkabelungskonfiguration umfasst auch mehrere Bodenverbindungen zur Unterstützung der angegebenen

Schnittstellenstruktur.

Diese mehrpaarige Konfiguration macht das Kabel für Anwendungen geeignet, die organisierte

LVDS-Differenzsignalübertragung.

28AWG UL1571 LVDS-Kabelbau

Das 28AWG UL1571-Kabel verwendet geballte Kupferleiter mit SRPVC-Isolierung.

Zu den wichtigsten Spezifikationen der Drähte gehören:

• 28 AWG-Leiter
• 7/0.127 ± 0,009 mm Leiterkonstruktion
• Referenzdurchmesser des Leiters von etwa 0,38 mm
• 0Außendurchmesser von isoliertem Draht von 0,60 ± 0,05 mm
• 0.11 mm durchschnittliche Dämmdicke
• 00,09 mm Mindestdämpfung
• Nenntemperatur 80 °C
• Nennspannung 30 V

Das vorgegebene Kabel hat auch einen maximalen Leiterwiderstand von 239 Ω/km bei 20 °C.

LVDS-Kabelansammlungen für Anzeigensysteme

Die benutzerdefinierte LVDS-Kabelmontage eignet sich für elektronische Systeme, die

kompakte Mehrpinn-Differentialsignalverbindungen.

Seine Kombination aus 28 AWG UL1571 Verkabelung, feine Klammer Konstruktion, mehrere

LVDS-Differentialpaare und eine definierte Kabellänge machen es für Anwendungen geeignet

wenn eine platzsparende Signalkabelung erforderlich ist.

Zu den möglichen Anwendungen gehören:

• Anzeigensysteme
• Elektronische Ausrüstung
• LVDS-Schnittstellenanschlüsse
• Interne Anschlüsse für Anzeigesignale
• Kompakte elektronische Geräte
• Zusammenschlüsse von Signalkabeln nach Maßgabe

Qualitätsprüfung der LVDS-Kabelmontage

Die LVDS-Kabelkonstruktion unterliegt festgelegten Anforderungen an die elektrische Inspektion.

Zu den spezifizierten Qualitätsanforderungen gehören:

• 100% offene, kurze und intermittierende Prüfungen
• Maximaler Leiterwiderstand von 3 Ω
• Mindestdämmungswiderstand von 10 MΩ bei 200 V Gleichstrom
• Abmessungskontrollen von spezifizierten Merkmalen
• RoHS 3.0-Konformität

Diese Inspektionsanforderungen unterstützen eine gleichbleibende elektrische Leistung und

Produktionsqualität für die fertige Kabelmontage.
