501646-3400 bis FI-X30HL 34Pin LVDS-Kabelkonstruktion UL20276 10 Paar

501646-3400 zu FI-X30HL 34-poliges LVDS-Kabel
UL20276 10 Paar



LVDS-Kabelübersicht:

Diese Display-Kabelbaugruppe ist für die Übertragung von Signalen mit hoher Dichte zwischen
internen Displaymodulen und elektronischen Steuerplatinen konzipiert. Das Kabel verbindet einen 34-poligen
Stecker (501646-3400) mit einem 30-poligen Stecker (FI-X30HL) und ermöglicht eine zuverlässige
Mehrkanal-Signalübertragung in Displaysystemen.

Der Kabelbaum verwendet ein UL20276-Mehrkernkabel mit 10 verdrillten Signalpaaren, das eine
stabile Signalintegrität und reduzierte elektromagnetische Störungen für die Datenübertragung mit hoher Dichte
bietet.

Ein dedizierter Masseableiter mit Ringkabelschuh-Erdung ist in die Kabelbaugruppe integriert,
um die Abschirmleistung und die Zuverlässigkeit der Systemerdung zu verbessern.

Die Kabelbaugruppe wird häufig in Displaymodulen, Industrieanlagen,
eingebetteten Systemen und Steuerelektronik eingesetzt, wo eine stabile Signalübertragung zwischen
Platinen und Displayeinheiten erforderlich ist.

OEM- und ODM-Kabelbaugruppen-Fertigungsdienste werden gemäß
Kundenzeichnungen oder technischen Anforderungen unterstützt.

Aufbau der LVDS-Kabelbaugruppe:

Stecker A

• 34-poliger Platinenstecker
• Teilenummer: 501646-3400

Stecker B

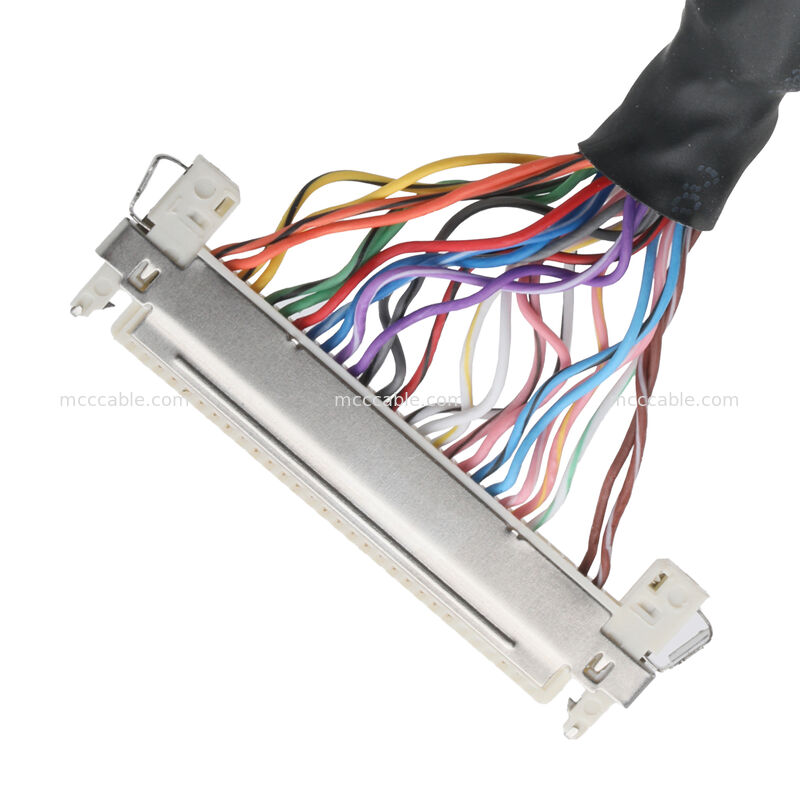

• 30-poliger Displaystecker
• Teilenummer: FI-X30HL

Kabelstruktur

• UL20276 Mehrkern-Signalkabel
• 10 verdrillte differentielle Signalpaare

Masseverbindung

• Masseableiter mit Ringkabelschuh
• UL1007 20AWG Masseleitung

Kabelabschirmung

• Schrumpfschlauch am Kabelausgang
• Äußere Kabelummantelung zum mechanischen Schutz

Alle strukturellen Details folgen den genehmigten Konstruktionszeichnungen.

Elektrische Daten der LVDS-Kabelbaugruppe:

Anwendungen der LVDS-Kabelbaugruppe:

Diese Display-Kabelbaugruppe eignet sich für die Signalübertragung zwischen elektronischen Modulen
in verschiedenen Systemen, darunter:

• Industrielle Displaygeräte
• Eingebettete Steuerungssysteme
• Panel-Displaymodule
• Medizinische Geräte
• Automatisierungssteuergeräte

Das Kabel bietet eine stabile, hochdichte Signalverlegung zwischen Display-Schnittstellen und System-
Steuerplatinen.

LVDS-Kabelbaugruppe Anpassung:

Diese Display-Kabelbaugruppe kann gemäß den Projektanforderungen angepasst werden, einschließlich:

• Kabellänge
• Konfiguration des Aderquerschnitts
• Konfiguration der Steckerkontakte
• Abschirmungsstruktur
• Materialien der Kabelummantelung
• Beschriftung oder Kennzeichnung

OEM- und ODM-Kabelbaugruppen-Fertigungsdienste werden unterstützt.
