Benutzerdefinierter TWN4 USB 2.0 Kabelassemblierung 20cm 28AWG Geschirmter 8-Positionen-Stecker

TWN4 USB 2.0 Kabelkonfektion

Die TWN4 USB 2.0 Kabelkonfektion ist eine kundenspezifische 20 cm Kabelkonfektion mit einem USB

Typ-A-Stecker und einem 8-poligen Stecker. Das Kabel ist verdrillt und

geschirmt und verwendet UL2725-Draht.

Die angegebene Kabellänge beträgt 200 ± 10 mm, wobei die Kabelstruktur gemäß

den spezifizierten USB 2.0-Anschlussanforderungen ausgelegt ist.

TWN4 USB 2.0 Kabelkonfektion Spezifikationen

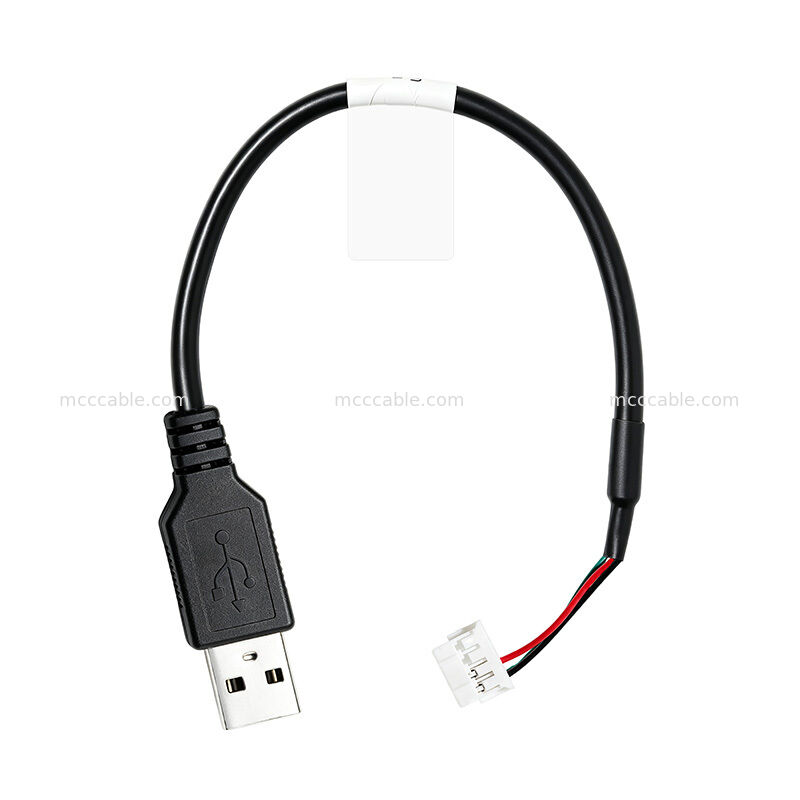

TWN4 20cm USB Kabelkonfektion

Die TWN4 USB-Kabelkonfektion hat eine spezifizierte Gesamtlänge von 200 ± 10 mm, entsprechend

etwa 20 cm.

Die Zeichnung spezifiziert auch einen Kabelabschnitt von 100 ± 10 mm und eine Abmessung von 30 ± 5 mm

in der Nähe

des Steckbereichs.

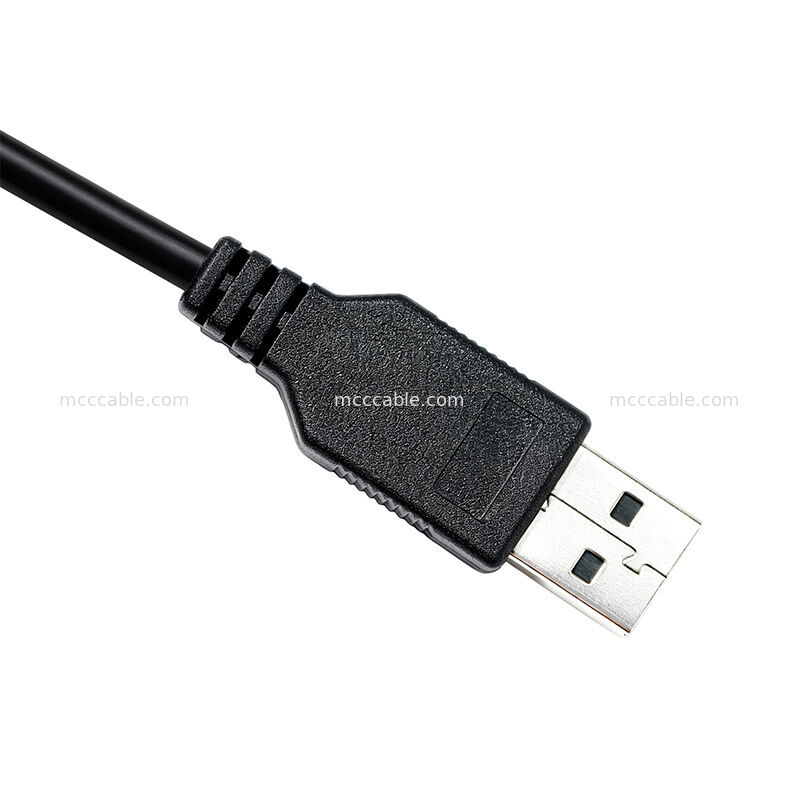

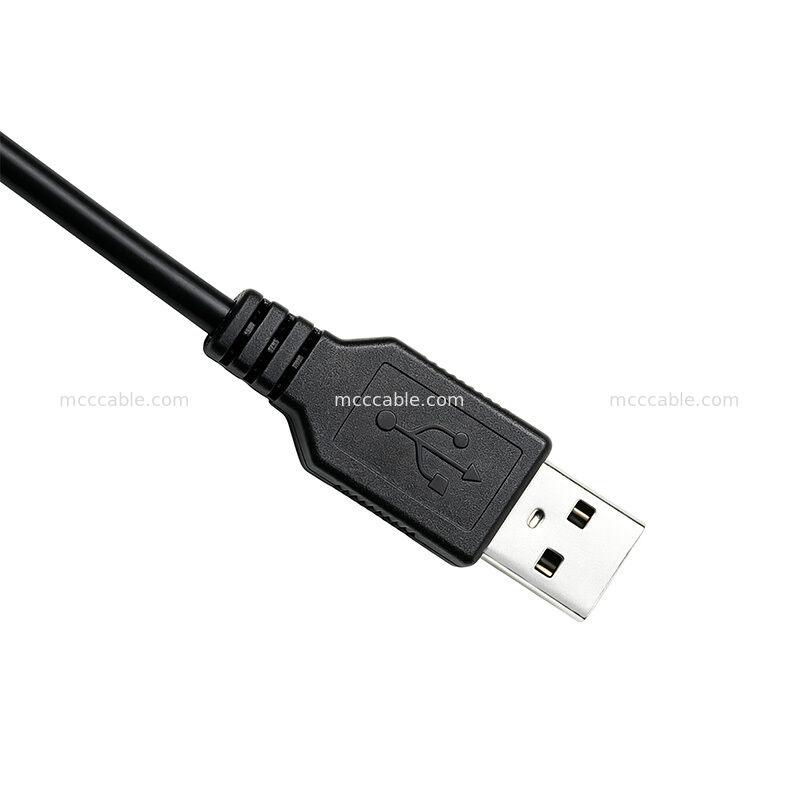

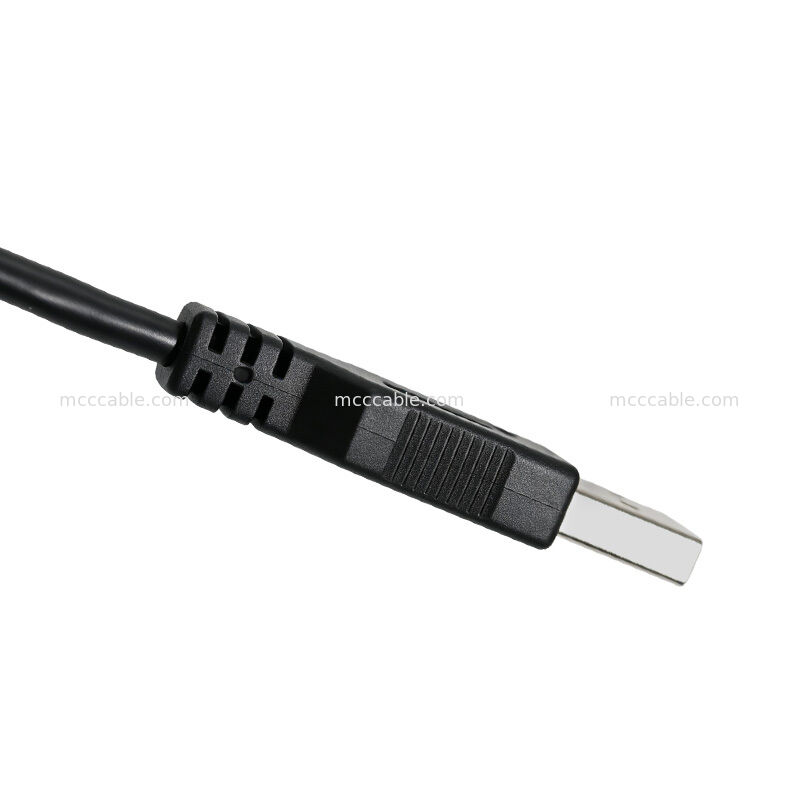

TWN4 USB 2.0 KabelsteckerDie USB-Seite der Kabelkonfektion verwendet einen USB-Typ-A-Stecker.

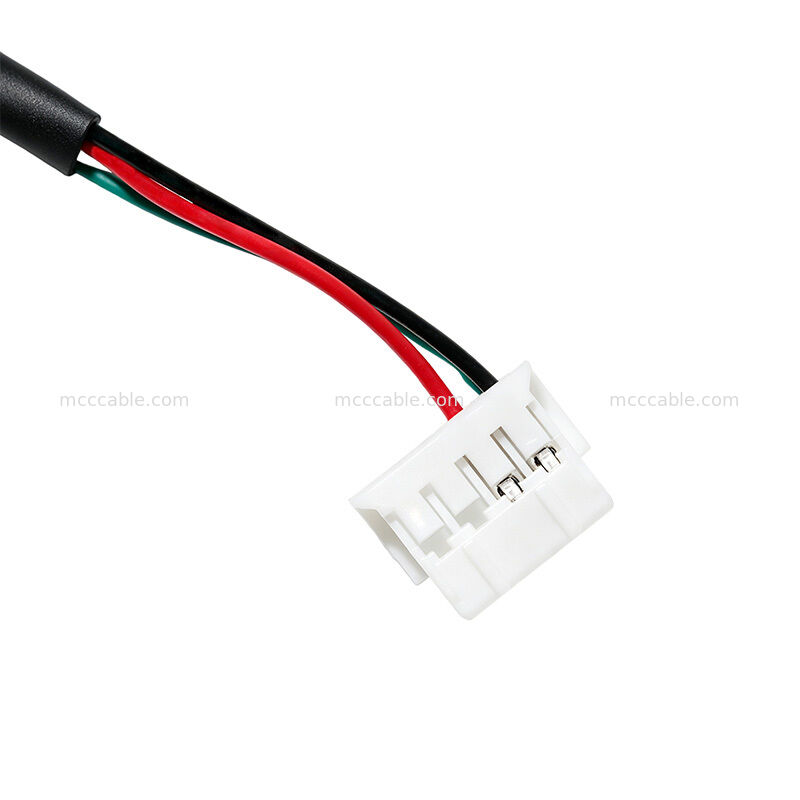

Die gegenüberliegende Seite

verwendet einen 8-poligen Stecker mit einer 2 × 4-poligen Konfiguration.Die Steckerspezifikation gibt eine Teilung von 2,0 mm an und identifiziert die

Steckerkonfiguration

als DF11-8DS-2C.

TWN4 28AWG geschirmte Kabelstruktur

Die Kabelstruktur ist wie folgt spezifiziert:

UL2725 28AWG × 1P + 26AWG × 2C + AEB

Die Zeichnung identifiziert das Kabel auch als verdrillt und zeigt eine Schirm- + Masse-Struktur.

Der äußere Formteil ist als schwarzes PVC spezifiziert.

Diese Kabelstruktur kombiniert die spezifizierten USB-Leiter und Schirmungs-

Komponenten innerhalb der Kabelkonfektion.

Kundenspezifische TWN4 USB-KabelkonfektionDie TWN4 USB-Kabelkonfektion wird mit der spezifizierten Stecker-

Konfiguration,

Kabelstruktur, Formteil und Gesamtlänge gefertigt.Die Konfektion enthält einen schwarzen Schrumpfschlauch mit einer ID von 4,0 mm und ein

spezifiziertes weißes

Etikett mit den Maßen 70 × 16 mm.

TWN4 USB-Kabelprüfung und -konformität

Die Kabelkonfektion ist RoHS-konform spezifiziert.

• Die Zeichnung definiert auch die folgenden elektrischen Prüfanforderungen:
• Offen/Kurzschluss: 100% Test
• Hi-Pot: AC 200 V / 0,1 s
• Isolationswiderstand: DC 200 V, IR ≥ 20 MΩ

Kontaktwiderstand: max. 5 Ω

TWN4 USB-Kabelkonfektionsanwendungen

Die TWN4 USB 2.0 Kabelkonfektion kann für Anwendungen verwendet werden, die eine

kompakte USB-Verbindung mit einer USB-Typ-A-Schnittstelle und einem 8-poligen

Drahtstecker erfordern.

• Typische Anwendungsstichwörter sind:
• USB 2.0 Kabelkonfektion
• Kundenspezifisches USB-Kabel
• USB Typ-A Kabelkonfektion
• 8-polige Kabelkonfektion
• Geschirmtes USB-Kabel
• TWN4 Kabelkonfektion
