Benutzerdefinierte TWN4 USB 2.0 Kabelkonfektion 1m 28AWG Geschirmt High Speed Verkabelung

TWN4 USB 2.0 Kabelkonfektion

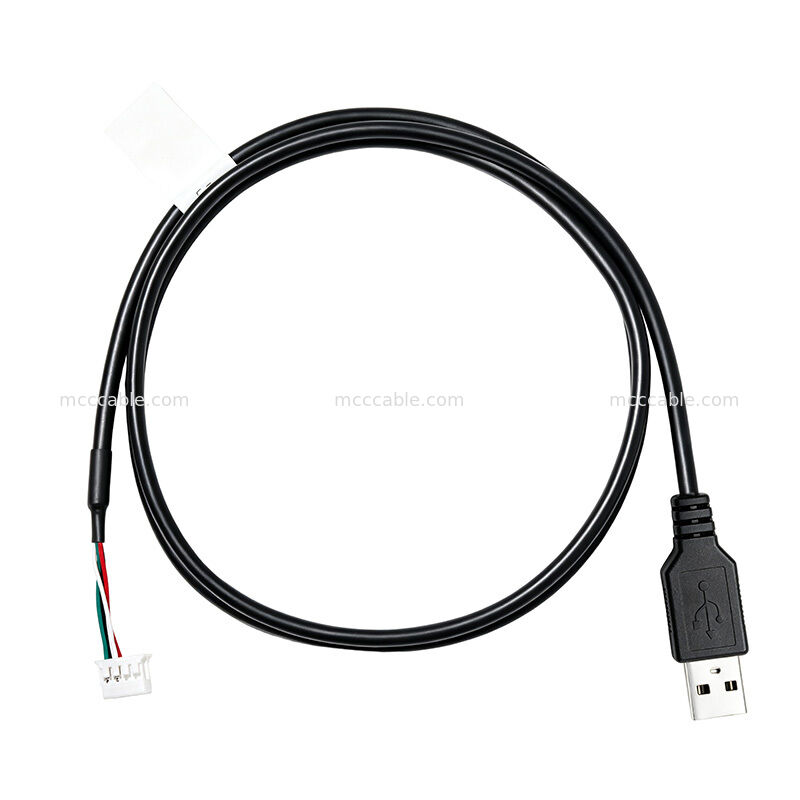

Die TWN4 USB 2.0 Kabelkonfektion ist eine 1 Meter lange, kundenspezifische Kabelkonfektion mit einem USB

Typ-A-Stecker an einem Ende und einem 8-poligen Drahtstecker am anderen Ende.

Das Kabel verwendet eine verdrillte und geschirmte Konstruktion mit UL2725-Draht und ist

gemäß den spezifizierten USB 2.0-Anschluss- und Pinbelegungsvorgaben ausgelegt.

Spezifikationen der TWN4 USB 2.0 Kabelkonfektion

TWN4 1m USB-Kabelkonfektion

Die TWN4-Kabelkonfektion hat eine spezifizierte Gesamtkabellänge von 1000 ± 10 mm. Die Zeichnung

zeigt auch eine Abmessung von 100 ± 10 mm für den spezifizierten Kabelabschnitt und eine Abmessung von 30 ± 5 mm

am Steckerende.

Das Kabel verwendet eine verdrillte Konstruktion und beinhaltet eine Abschirmung und eine Masseader gemäß der

spezifizierten Kabelstruktur.

TWN4 USB 2.0 Kabelstecker

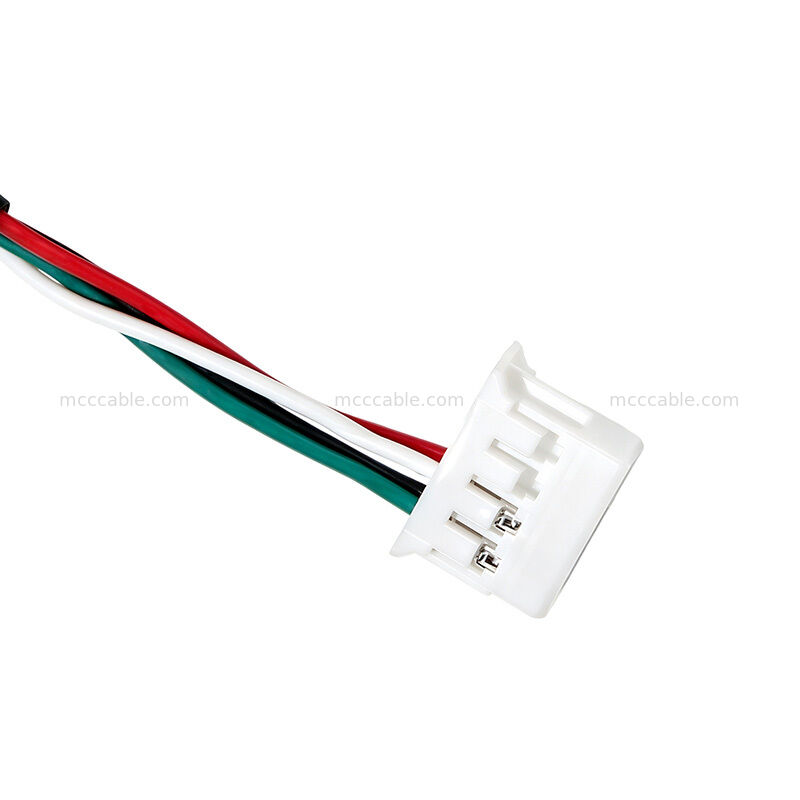

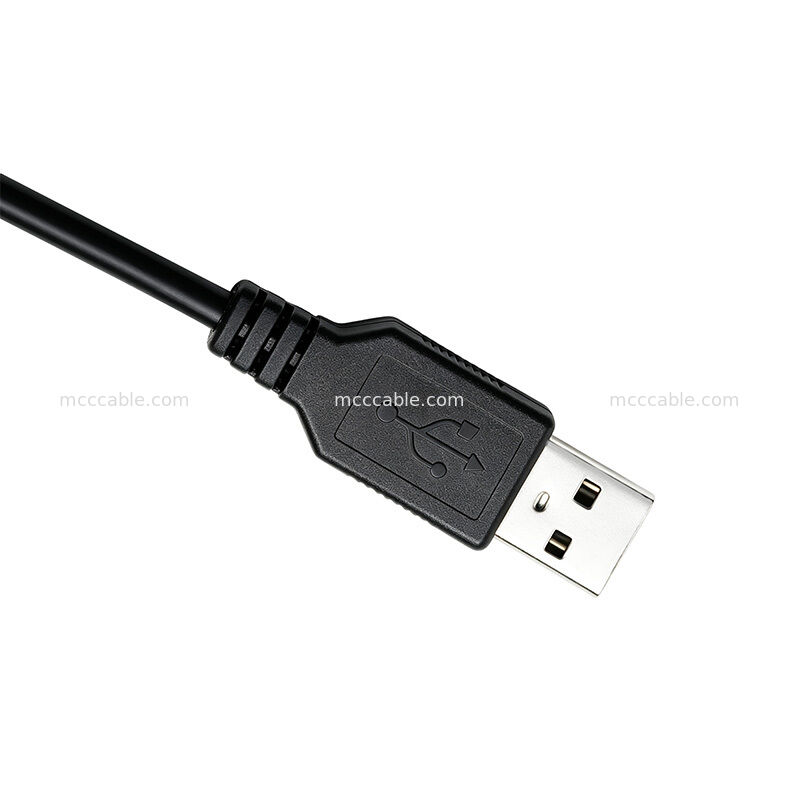

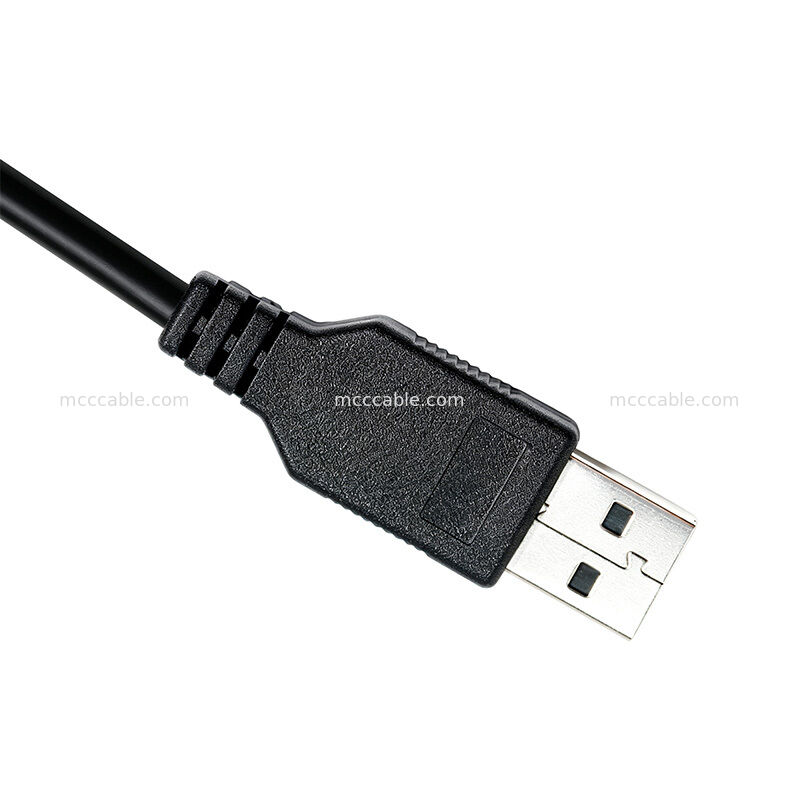

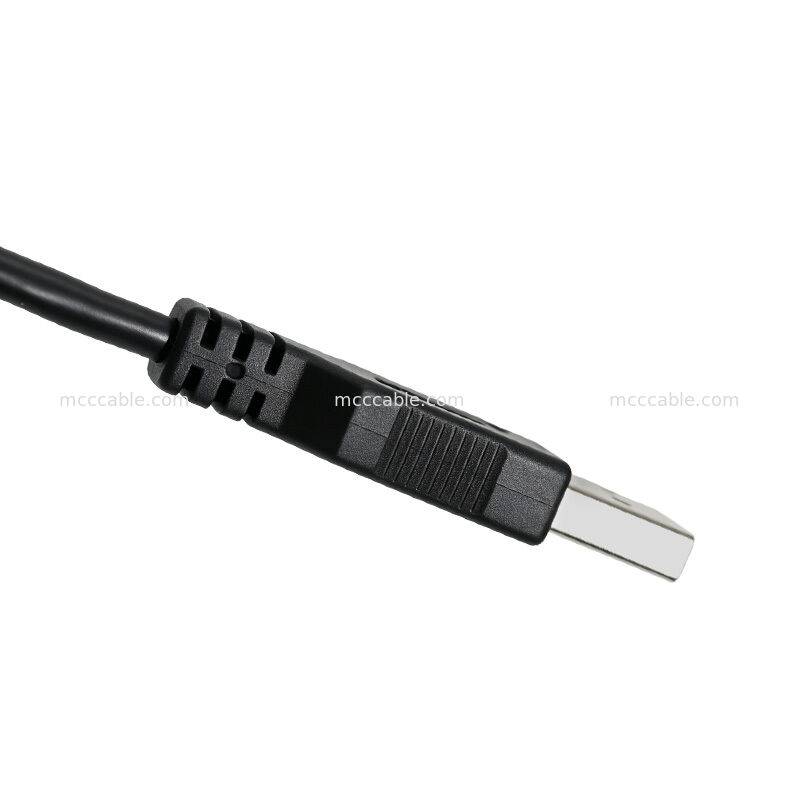

Die USB-Seite verwendet einen USB-Typ-A-Stecker. Das gegenüberliegende Ende verwendet einen 8-poligen Stecker

mit einer 2 × 4-poligen Gehäusekonfiguration.

Die Zeichnung spezifiziert DF11-8DS-2C für den 8-poligen Stecker und identifiziert das entsprechende

Gehäuse und die Anschlusskonfiguration in der Stecker Spezifikation.

TWN4 28AWG geschirmte Kabelstruktur

Die Kabelstruktur ist wie folgt spezifiziert:

UL2725 28AWG × 1P + 26AWG × 2C + AEB

Die Zeichnung zeigt auch eine verdrillte Konstruktion und eine Abschirmungs- + Massekonfiguration. Die Außen

Formgebung ist als schwarzes 45P PVC spezifiziert.

Diese Struktur kombiniert das USB-Signalpaar, die Stromleiter und die Abschirmelemente

innerhalb der Kabelkonfektion.

Kundenspezifische TWN4 USB-Kabelkonfektion

Die TWN4 USB-Kabelkonfektion wird mit der spezifizierten Steckerkonfiguration,

Drahtstruktur, Formgebung und Kabellänge gefertigt.

Die Konfektion beinhaltet einen schwarzen PVC-Formteil und einen schwarzen Schrumpfschlauch. Die Zeichnung

spezifiziert ein weißes Etikett mit einer Größe von 70 × 16 mm.

TWN4 USB 2.0 Kabelprüfung und Konformität

Die Kabelkonfektion ist als RoHS-konform spezifiziert.

Die Zeichnung definiert auch die folgenden elektrischen Prüfanforderungen:

• Offen/Kurzschluss: 100% Test
• Hi-Pot: AC 200 V / 0,1 s
• Isolationswiderstand: DC 200 V, IR ≥ 20 MΩ
• Kontaktwiderstand: max. 5 Ω

Anwendungen der TWN4 USB-Kabelkonfektion

Die TWN4 USB 2.0 Kabelkonfektion kann für Anwendungen verwendet werden, die eine 1-Meter-USB-Verbindung

mit einer USB-Typ-A-Steckerschnittstelle und einem 8-poligen Drahtstecker erfordern.

Typische Anwendungsstichwörter sind:

• USB 2.0 Kabelkonfektion
• Kundenspezifisches USB-Kabel
• USB Typ-A Kabelkonfektion
• 8-poliges USB-Kabel
• Geschirmtes USB-Kabel
• TWN4 Kabelkonfektion
• Kundenspezifische elektronische Kabelkonfektion
