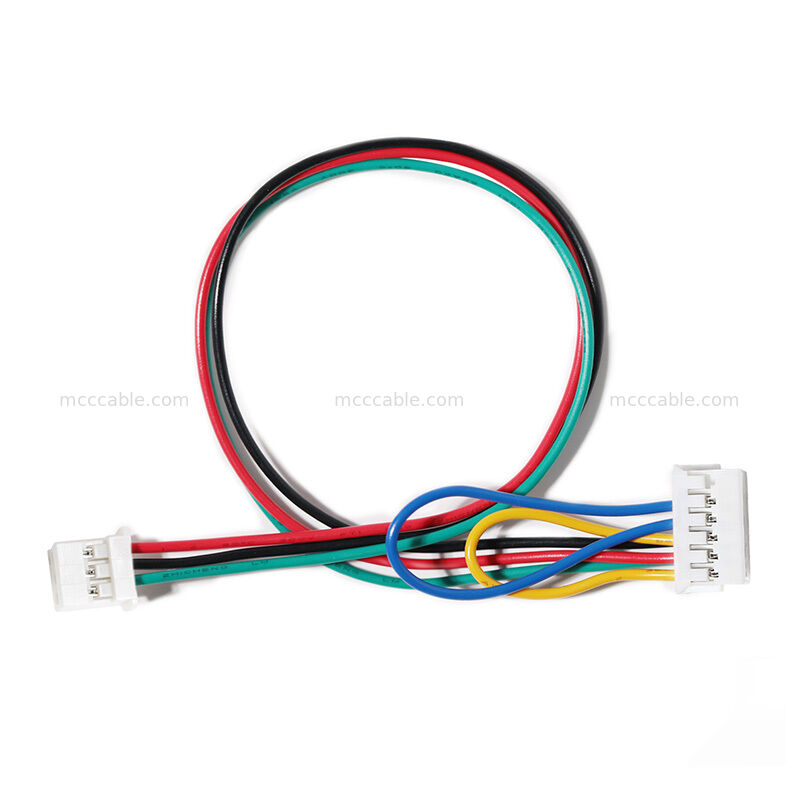

22AWG 5V Stromkabel-Baugruppe

Diese 22AWG 5V Stromkabel-Baugruppe ist für Hilfsstromversorgungsanschlüsse an elektronische Platinen konzipiert. Die Kabelbaugruppe verwendet UL1061 22 AWG Draht und eine 2,0 mm Pitch-Steckverbinderkonfiguration für eine zuverlässige elektrische Verbindung auf Platinenebene.

Mit einer definierten Drahtfarbe und Pinbelegungskonfiguration kann diese kundenspezifische Kabelbaugruppe nach spezifischen elektrischen, dimensionalen und Steckverbinderanforderungen gefertigt werden.

Spezifikationen der 22AWG 5V Stromkabel-Baugruppe

Artikel

Spezifikation

Produkttyp

Diese Art von Platinenstromkabel eignet sich für elektronische Geräte und Systeme, die eine dedizierte Kabelbaugruppe für den Stromanschluss auf Platinenebene benötigen.

2,0 mm Pitch Steckverbinder-Kabelbaugruppe

Die 2,0 mm Pitch Steckverbinder-Kabelbaugruppe verwendet Steckverbindergehäuse und verzinnte Crimp-Kontakte, die für die Kabelstruktur spezifiziert sind.

Die Zeichnung identifiziert:

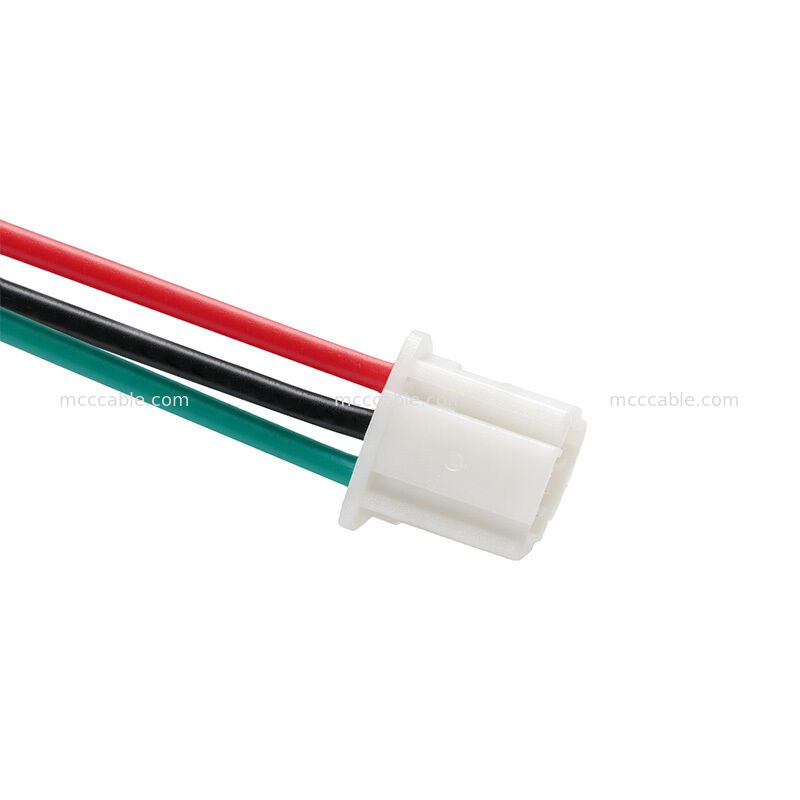

2,0 mm Pitch Steckverbindergehäuse

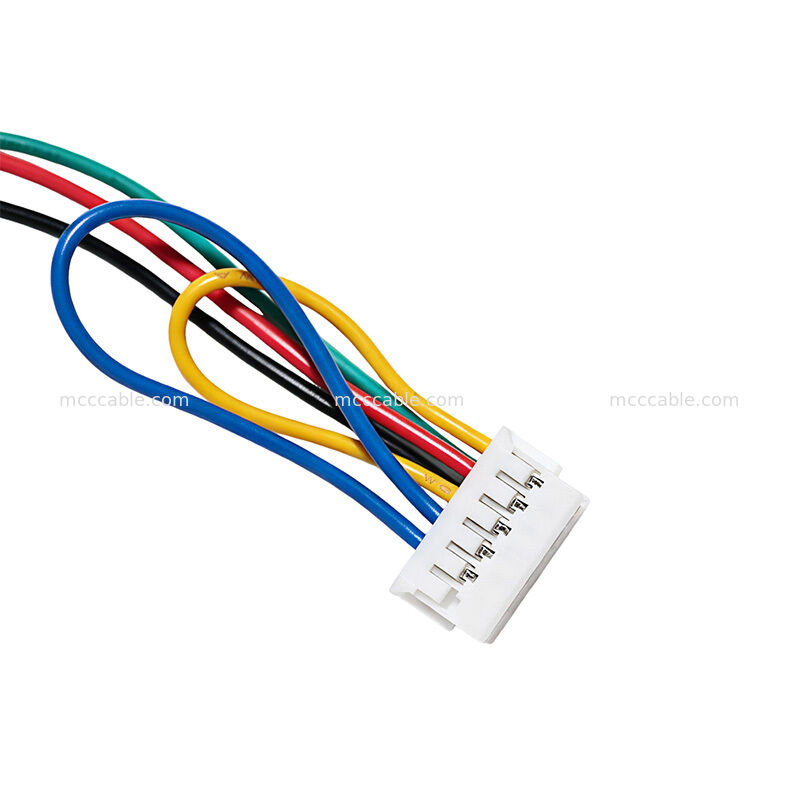

12-Positionen-Steckverbinderkonfiguration

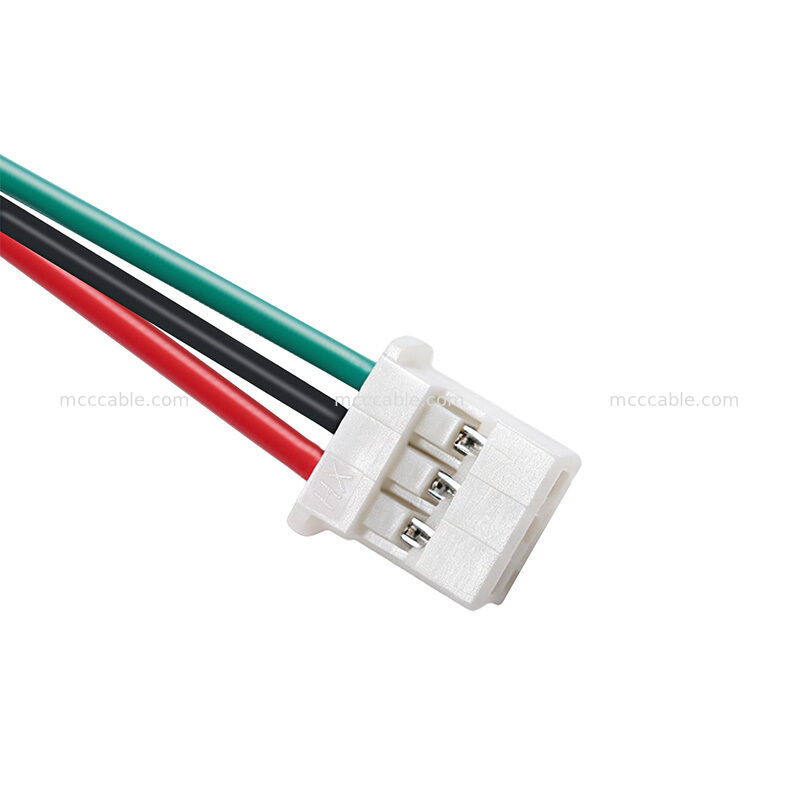

3-Positionen-Steckverbinderkonfiguration

Verzinnte Crimp-Kontakte

22 AWG kompatibler Draht

Die spezifizierten Steckverbinderkomponenten umfassen ein 2,0 mm Pitch-Gehäuse und Crimp-Kontakte, die für die angegebene Drahtgröße geeignet sind.

UL1061 22AWG Kabelkonstruktion

Das UL1061 22AWG Kabel verwendet fünf einzeln identifizierte Drähte in Schwarz, Rot, Gelb, Grün und Blau.

• Die angegebene Drahtstruktur bietet eine klare Farbkennzeichnung für die erforderliche Pin-zu-Pin-Verkabelungskonfiguration.
• Die Kabelspezifikation identifiziert UL1061-Draht mit einer Nenntemperatur von 80°C und einer Nennspannung von 300 V.
• Kundenspezifische 5V Kabelbaugruppen-Verkabelung
• Diese kundenspezifische 5V Kabelbaugruppe folgt einer definierten Pinbelegungskonfiguration, um eine konsistente elektrische Verbindung zwischen den beiden Steckverbindern zu gewährleisten.
• Die fünf Drahtfarben sind:

Gelb

Grün

Rot

Schwarz

Blau

Qualitätsprüfung der 22AWG Stromkabel-Baugruppe

Die 22AWG Stromkabel-Baugruppe unterliegt definierten Anforderungen an die elektrische Inspektion.

Die Zeichnung spezifiziert:

100% Prüfung auf Unterbrechung, Kurzschluss und intermittierende Fehler

Maximaler Leiterwiderstand: 3 Ω

Minimaler Isolationswiderstand: 10 MΩ bei 200 V DC

Inspektion der spezifizierten Abmessungen

RoHS 3.0 Konformität

• 5V Platinenstromkabel-Anwendungen
• Das 5V Platinenstromkabel ist für Hilfsstromversorgungsanschlüsse an elektronische Platinen bestimmt. Sein 22 AWG Draht, die definierte Steckverbinderkonfiguration und die spezifizierte Pinbelegung machen es geeignet für Anwendungen, die einen dedizierten Platinenstromanschluss erfordern.
• Typische Anwendungs-Schlüsselwörter für dieses Kabel sind:
• 5V Hilfsstromanschluss
• Platinenstromanschluss

Verkabelung elektronischer Geräte

Interner Stromversorgungsanschluss

Kundenspezifische Kabelbaugruppe

• Platine-zu-Stromversorgung-Anschluss
