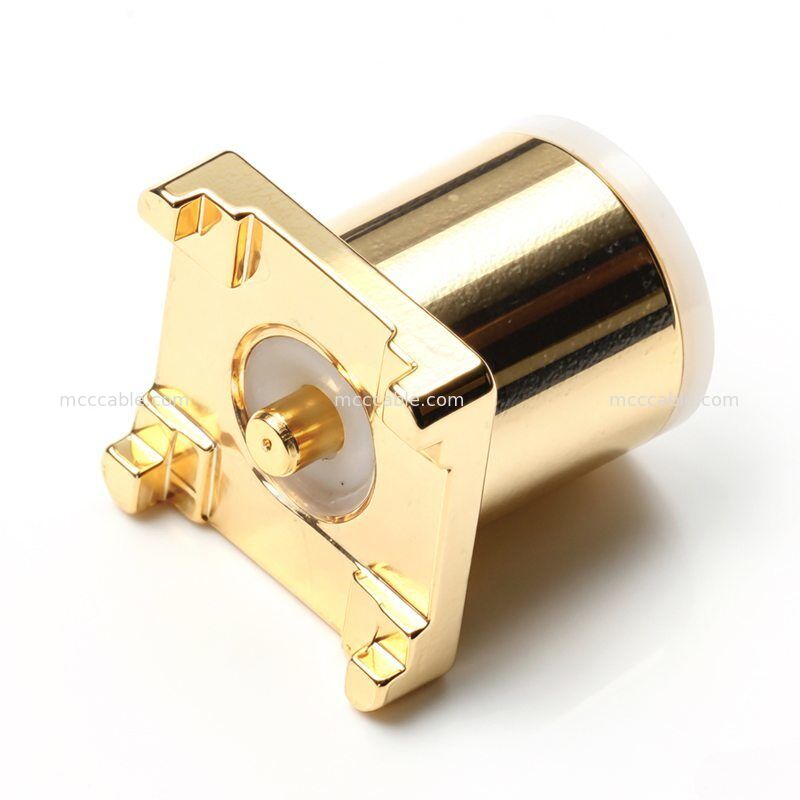

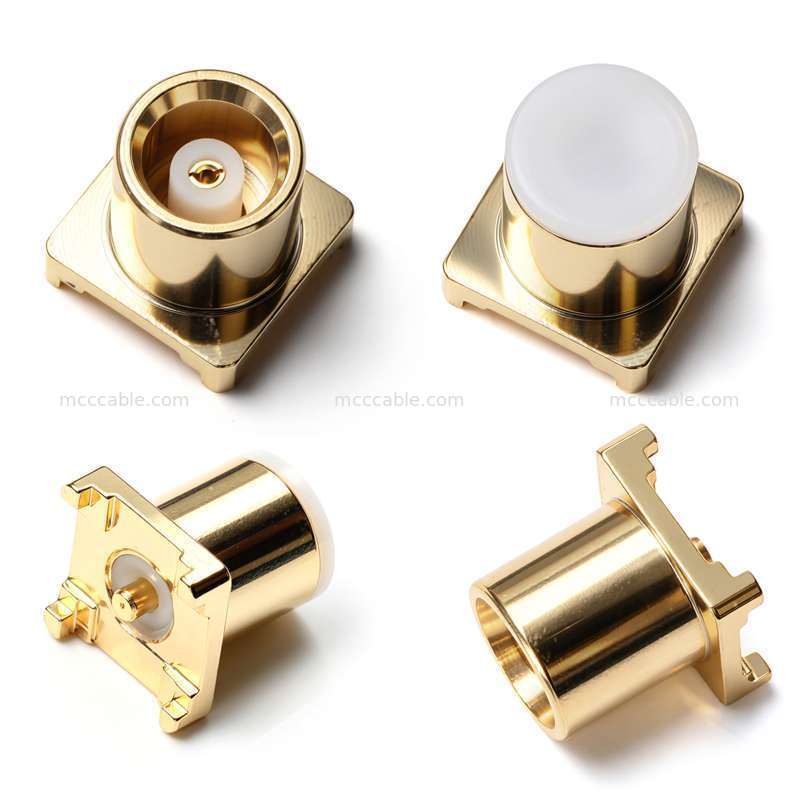

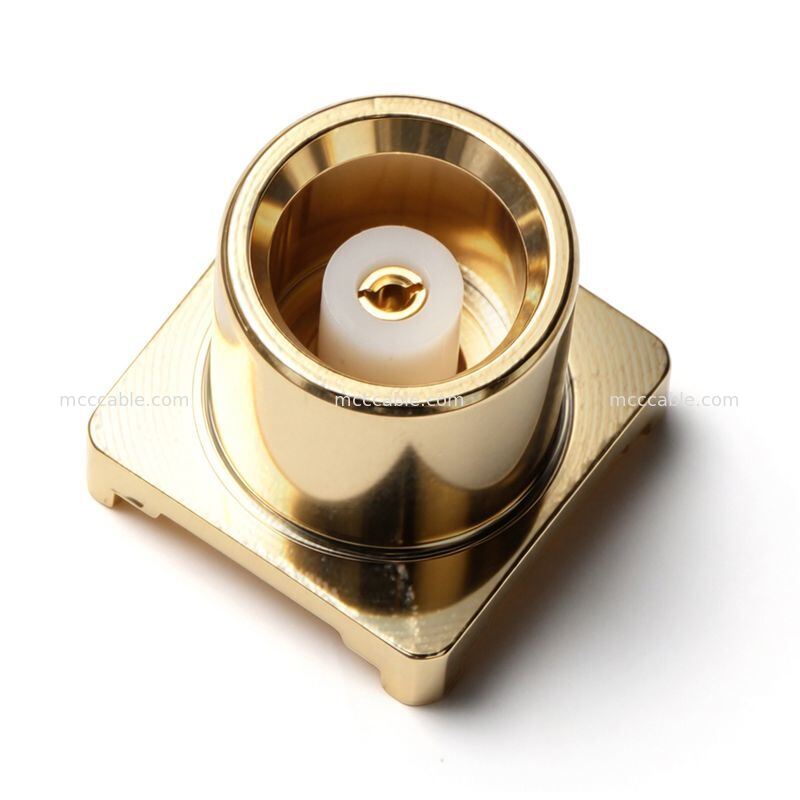

Vergoldete PCB-RF-Anschlussübersicht

Der Goldplattierte PCB Mount RF Connector ist für Hochfrequenzsignale ausgelegt
Anwendungen für die Übertragung, die eine stabile elektrische Leistung und eine kompakte PCB-Integration erfordern,
Mit einer präzisen Koaxialstruktur mit einem vergoldeten
Leitungspfad, dieser Steckverbinder ist für die Unterstützung von HF-Kommunikationssystemen, drahtlosen
Module, Prüfgeräte, Radarelektronik und fortschrittliche industrielle Geräte.

Seine kompakte Aufbaukonfiguration ermöglicht es Ingenieuren, die HF-Konnektivität direkt zu integrieren
Die Anwendungen sind in der Regel auf PCBs ausgelegt, wobei die Impedanzkontrolle und die Erdungsleistung ausgezeichnet sind.
mit einer Breite von mehr als 20 mm,
Sie helfen, die Signalreflexion zu reduzieren und die Signalintegrität in anspruchsvollen HF-Umgebungen zu erhalten.

Im Vergleich zu Standard-Katalog-Anschlüssen kann dieser benutzerdefinierte HF-Anschluss optimiert werden
nach den spezifischen Anforderungen des Projekts, einschließlich PCB-Footprint, Kontaktgeometrie, Plattierung
Es ist eine ideale Lösung für
Ingenieure, die eine zuverlässige und anpassbare HF-Verbindungsplattform suchen.

Schlüsselmerkmale eines vergoldeten PCB-RF-Anschlusses

Hochfrequente HF-Signalübertragung

Der Steckverbinder verwendet eine präzise Koaxialübertragungsstruktur, die eine stabile
Diese Konstruktion trägt dazu bei, die
ausgezeichnete elektrische Leistung bei Kommunikations- und Prüfverfahren.

Premium-Goldplattiertes Kontaktsystem

Die mit Gold beschichteten Signalkontakte verbessern die Leitfähigkeit und verringern den Kontaktwiderstand.
Beschichtung bietet auch eine überlegene Korrosionsbeständigkeit, Oxidationsschutz und langfristige
elektrische Stabilität.

Kompakte PCB-Integrationskonstruktion

Der kleine PCB-Fußabdruck ermöglicht die Installation in hochdichten elektronischen Baugruppen, wo
Der Steckverbinder eignet sich besonders für kompakte drahtlose
Module und HF-Geräte.

Verbesserte Erdungsstruktur

Mehrfache Erdungspunkte rund um den Signalpfad helfen, die EMI-Schirmung zu verbessern
Wirksamkeit und reduzieren unerwünschte elektromagnetische Störungen.

Präzisionsmechanische Konstruktion

Der Anschluss wird mit Hilfe von Präzisionsbearbeitungsprozessen hergestellt und liefert eine
Abmessungen, zuverlässige Paarungsleistung und verbesserte mechanische Haltbarkeit.

Für Prototypen- und Produktionsprojekte geeignet

Die Anschlusskonstruktion eignet sich sowohl für technische Entwicklungsprojekte als auch für
Großserienproduktion.

Flexibilität der individuellen Konstruktion

Abmessungen, Materialien, Kontaktkonfigurationen, Plattierungsmöglichkeiten und PCB-Montage
Strukturen können alle nach Anwendungsbedarf angepasst werden.

Spezifikationen für goldplattierte PCB-RF-Anschlüsse

Artikel	Spezifikation
Art der Ware	PCB-Rohrfrequenzanschluss
Schnittstellenstil	RF-Koaxial-Schnittstelle
Typ der Montage	PCB-Mount
Kontaktmaterial	Kupferlegierung
Wohnmaterial	Präzisionsbearbeitetes Metall
Oberflächenbearbeitung	Gold überzogen
Signalstruktur	Kohäxial
Bodenstruktur	Multi-Point-Erdung
Isoliermaterial	Technischer Dielektriker
Eigenschaften der Impedanz	50 Ohm (auf Wunsch erhältlich)
Frequenzbereich	Besonders verfügbar
Betriebstemperatur	Besonders verfügbar
RoHS-Konformität	Unterstützt
OEM und ODM	Unterstützt

Anwendungen von vergoldeten PCB-RF-Anschlüssen

Drahtlose Kommunikationsgeräte

verwendet in drahtlosen Kommunikationsmodulen, HF-Transceivern, Netzwerkinfrastrukturgeräten,
Signalwiederholer und Kommunikations-Gateways, bei denen eine zuverlässige HF-Konnektivität erforderlich ist.

HF-Prüf- und Messsysteme

geeignet für Signalgeneratoren, Spektrumanalysatoren, Netzwerk-Analysatoren, Kalibriervorrichtungen,
und automatisierte HF-Prüfplattformen.

Luft- und Raumfahrt- und Verteidigungselektronik

Anwendung in Radarsystemen, Navigationsmodulen, Kommunikationsgeräten, Überwachung
Systeme und sonstige für die Durchführung kritischer Aufgaben erforderliche HF-Elektronik.

Medizinische HF-Geräte

Wird in medizinischen Bildgebungsausrüstungen, HF-Therapiegeräten, Diagnoseinstrumenten und
Hochfrequenzmedizinische Elektronik.

Plattformen für industrielle Automatisierung

Integriert in drahtlose Überwachungssysteme, industrielle Sensoren, Fernkommunikation
Ausrüstung und Fabrikautomation.

Forschung und Entwicklungsprojekte

Häufig in technischen Bewertungsgremien, RF-Entwicklungskits, Prototypsystemen,
und Labortests.

Anpassungsmöglichkeiten für Goldplattierte PCB-Mount
HF-Anschluss

Sino-conn bietet komplette Anpassungsdienstleistungen für die Entwicklung von HF-Steckverbinder und
Produktionsprojekte.

Zu den verfügbaren Anpassungsmöglichkeiten gehören:

• Maßgeschneiderte Steckverbinder
• Individuelles PCB-Footprint-Design
• Gebrauchsgemäße Wohnstrukturen
• Benutzerdefinierte Kontaktgeometrie
• Spezielle Plattierdicke
• Maßgeschneiderte Impedanzanforderungen
• Benutzerdefinierte Erdungskonfigurationen
• Dielektrische Werkstoffe nach Maß
• Mechanische Aufbewahrungskonstruktionen nach Maß
• Optimierung der Frequenz nach Maßgabe
• Maßgeschneiderte Umweltschutzlösungen
• OEM-Marken- und Verpackungsdienstleistungen

Von der Konzeptentwicklung bis zur Serienproduktion unterstützt unser Ingenieursteam das Design
Überprüfung, Probenfertigung, Validierungstests und Massenfertigung zur Unterstützung der Kunden
die am besten geeignete Lösung für die HF-Verbindung zu erreichen.
