Herkunftsort:
China
Markenname:
Customization
Zertifizierung:
UL ，ISO13485 , ISO9001.2005 , ISO14001
Modellnummer:
Abgeschirmte Stromkabelbaugruppe

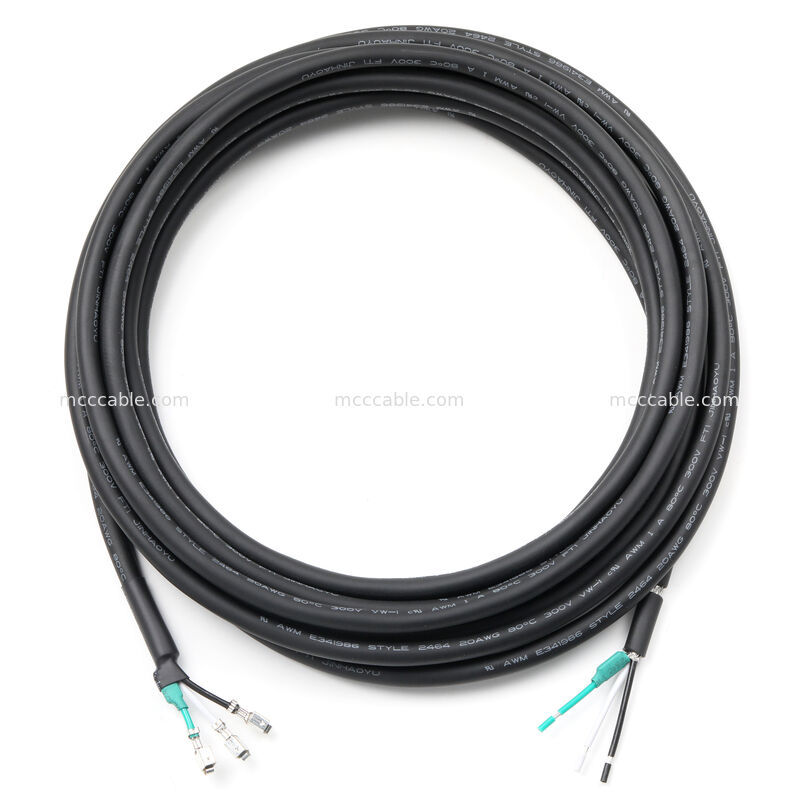

Geschirmte Stromkabelbaugruppe mit Crimp-Buchsen
– UL2464 20AWG
Geschirmte Stromkabelbaugruppe mit Crimp-Buchsen:
Diese geschirmte Stromkabelbaugruppe mit Crimp-Buchsen ist für zuverlässige
interne Stromeingangsanschlüsse in Industrie- und Elektronikgeräten konzipiert.

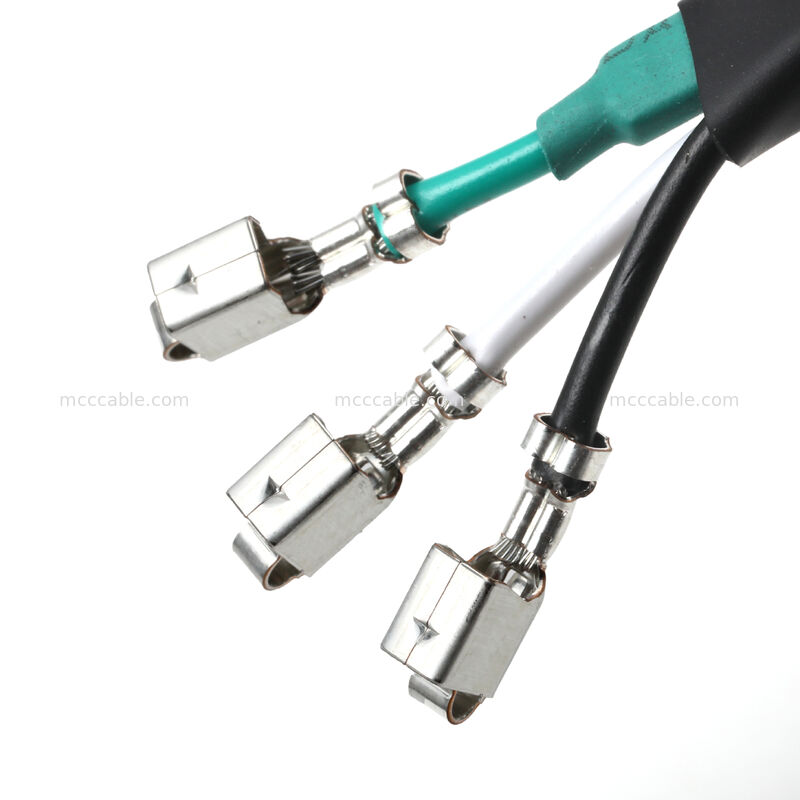

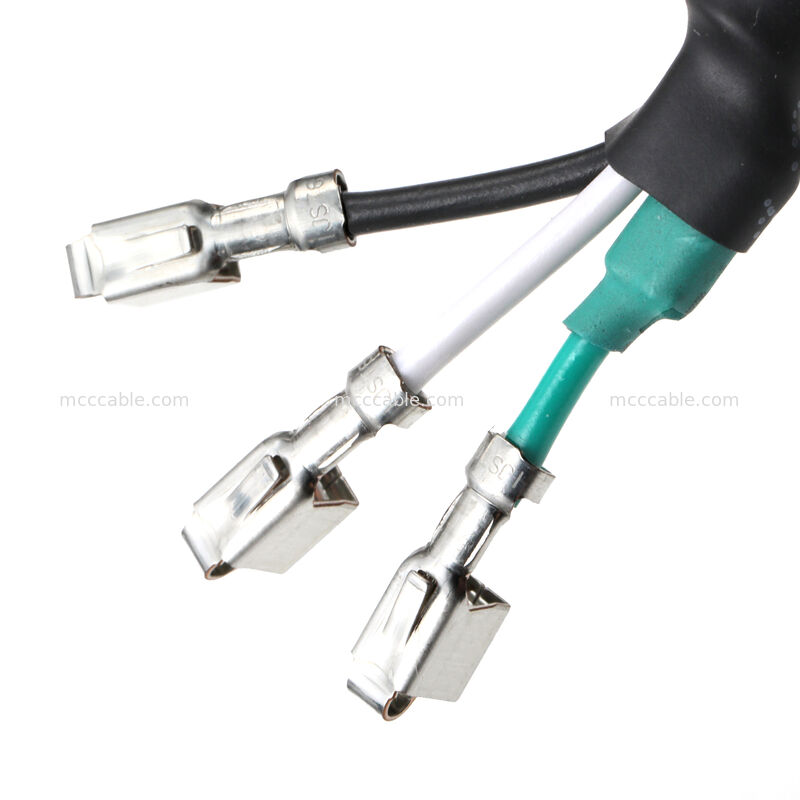

Das Kabel wird unter Verwendung eines geschirmten 2-adrigen Kabels UL2464 20AWG hergestellt, kombiniert mit Crimp-Buchsen
an einem Ende und halb abisolierten Drahtenden am anderen, was eine flexible Integration
in Stromversorgungs- und Steuerungssysteme ermöglicht.

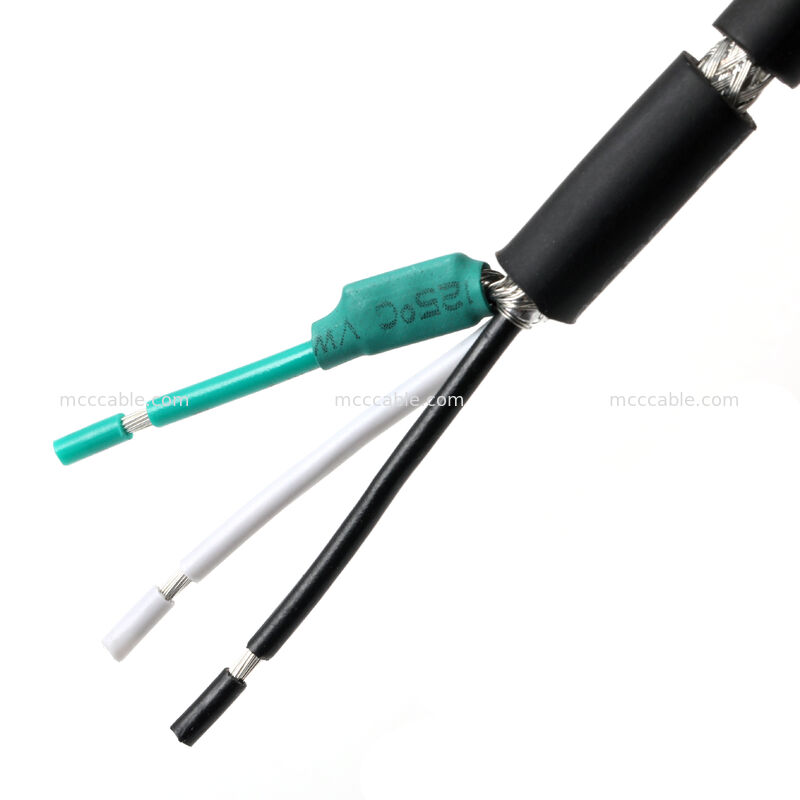

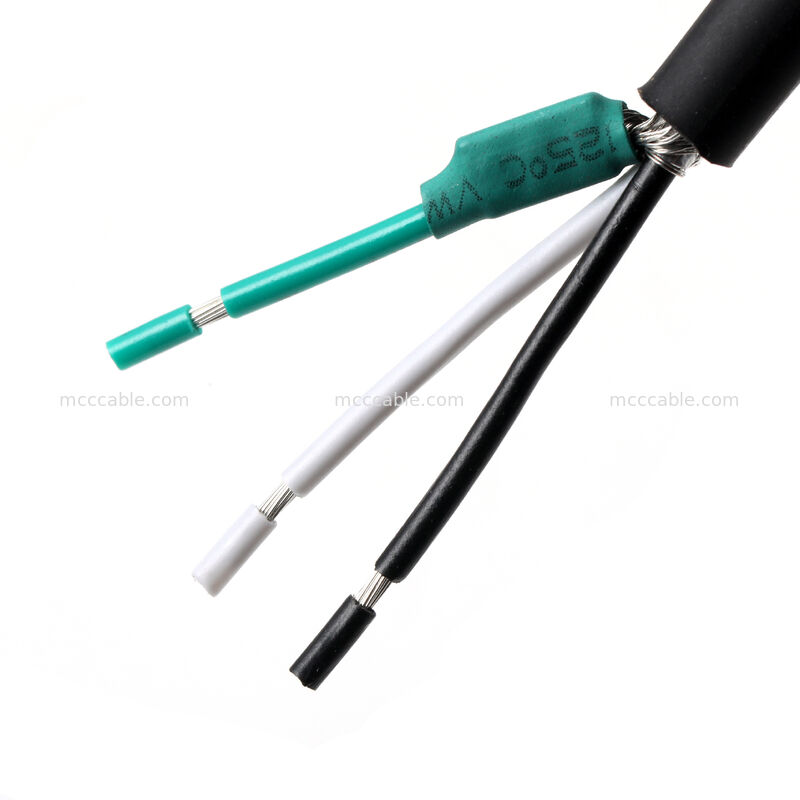

Ein dedizierter grüner Erdungsdraht wird mit der Abschirmung verbunden, um eine ordnungsgemäße Erdung und
einen verbesserten Schutz vor elektromagnetischen Störungen (EMI) zu gewährleisten.
Kabellänge, Anschlusstyp und Drahtkonfiguration können vollständig an spezifische
OEM-Anforderungen angepasst werden.
Geschirmte Stromkabelbaugruppe – Hauptmerkmale:
Geschirmtes Stromkabeldesign
Reduziert EMI und verbessert die Signalstabilität in Stromeingangsanwendungen
UL2464 20AWG Kabelkonstruktion
Geeignet für die Stromübertragung mit mittlerer Stromstärke
Crimp-Buchsen-Schnittstelle
Sicherer und zuverlässiger Anschluss an passende Steckverbinder
Erdungsdraht mit Abschirmung verbunden
Gewährleistet eine effektive Erdung und elektrische Sicherheit
Option für halb abisolierte Drähte
Vereinfacht die Feldverdrahtung und die interne Montage
OEM-Sonderanfertigung
Streng nach Kundenzeichnungen und -spezifikationen gefertigt
Geschirmte Stromkabelbaugruppe – Typische Anwendungen:
Stromeingang (PSU IN)
Industrielle Schaltschränke
Automatisierungstechnik
Stromverteilungsmodule
Eingebettete und elektronische Systeme
Geschirmte Stromkabelbaugruppe – Technische Daten:
| Artikel | Beschreibung |
|---|---|
| Produkttyp | Geschirmte Stromkabelbaugruppe |
| Kabeltyp | UL2464 |
| Leiterquerschnitt | 20 AWG |
| Aderkonfiguration | 2C (Schwarz + Weiß) + Abschirmung |
| Erdungsdraht | UL1061 20 AWG Grün (mit Abschirmung verbunden) |
| Anschlusstyp | Crimp-Buchse |
| Drahtbereich des Anschlusses | 22–18 AWG |
| Kabelaußendurchmesser | Ca. 5,0 mm |
| Ende A | Crimp-Buchsen |
| Ende B | Halb abisolierter Draht |
| Isoliermaterial | PVC |
| Abschirmung | Aluminiumgeflecht |
| Schrumpfschlauch | Schwarz, >50 % Schrumpfverhältnis |
| Kabellänge | Benutzerdefiniert (Referenz: 3650 ±50 mm) |
| Prüfung | 100 % offener / Kurzschluss- / Intermittenztest |
| Konformität | RoHS 2.0-konform |
Geschirmte Stromkabelbaugruppe – Anpassungsoptionen:
Kabellänge und Drahtstärke
Anschlusstyp und Crimp-Spezifikation
Abschirmungs-Erdungsmethode
Schrumpfschlauchgröße und -farbe
Kennzeichnung, Prüfung und Verpackung
Prototypenmuster und technische Validierung sind vor der Massenproduktion verfügbar.
Q1. Sind Sie eine Fabrik?
A: Ja, wir sind eine Fabrik mit mehr als 16 Jahren Erfahrung in Design und Herstellung.
Q2. Gibt es eine Zertifizierung?
A: Ja, wir haben ISO9001-, ISO14001-, TS16949-, ISO13485- und UL-Zertifizierungen.
Q3. Was ist Ihre Spezialität?
A: Wir können Produkte entsprechend den Anwendungsanforderungen entwerfen.
Q4. Akzeptieren Sie OEM/ODM-Bestellungen?
A: Ja, wir akzeptieren OEM- und ODM-Bestellungen. Für OEM-Bestellungen beträgt das MOQ 100 Stück. Für ODM-
Bestellungen beträgt das MOQ 1000 Stück. Eine Werkzeuggebühr wird je nach Design berechnet.
Q5. Wie lange dauert die Bearbeitung einer Bestellung?
A: Für kleine Bestellungen und Produkte auf Lager dauert die Vorbereitung und Lieferung weniger als 3 Tage.
Die Versandzeit hängt von der gewählten Methode ab — schnellste 7 Tage, längste 1 Monat. Für große
Bestellungen dauert die Materialvorbereitung 5–21 Werktage, je nach Menge, die Prüfung 1–3
Werktage und die Verpackung 1 Tag. Die schnellste Vorlaufzeit beträgt 7 Tage und die längste 25 Tage,
ohne Versand.
Q6. Welche zusätzlichen Dienstleistungen können langfristige Kunden erhalten?
A: Neue Produkte werden zusammen mit Bestellungen angeboten, sodass Sie ihr Marktpotenzial testen
und sie in Ihrem Bezirk verkaufen können. Zusätzliche Rabatte und niedrigere Preise für kleinere Mengen
Einkäufe. Unterstützung mit Werbebildern, einschließlich des Hinzufügens Ihres Logos.
Q7. Wie lange ist die Garantie und wie schützen Sie Kunden im Falle von Mängeln?
A: Alle Kabel haben eine Garantie von 12–36 Monaten. Für Großbestellungen stellen wir 0,3 %–0,5 %
zusätzliche Reserveeinheiten bereit. Wenn Sie beispielsweise 1000 Stück bestellen, sind 1003 Stück enthalten. Wenn Sie mehr
als 5 fehlerhafte Stück erhalten und die Fehlerquote unter 0,1 % liegt, wenden Sie sich bitte mit Fotos an unser Verkaufsteam.
Wir ersetzen die Ware in Ihrer nächsten Bestellung oder erstatten den Betrag.
Q8. Akzeptieren Sie kostenlose Musterbestellungen?
A: Ja, Musterbestellungen werden unterstützt. Einige Muster können kostenlos zur Verfügung gestellt werden (Versand
kosten nicht inbegriffen).
