Herkunftsort:
China
Markenname:
Customization
Zertifizierung:
UL ，ISO13485 , ISO9001.2005 , ISO14001
Modellnummer:
M23 8-Pin-Servomotor-Hybridkabelbaugruppe
M23 8-Pin-Servomotor-Hybridkabelanlage
M23 8-Pin-Servomotor-Hybridkabelanlage:
Diese M23 8-Pin Servo Motor Hybridkabelmontage ist eine maßgeschneiderte OEM Lösung
für industrielle Servomotorsysteme, die eine integrierte Leistung, Signal, Bremsung und thermische Leistung erfordern
Rückkopplungsübertragung in einem Kabel.

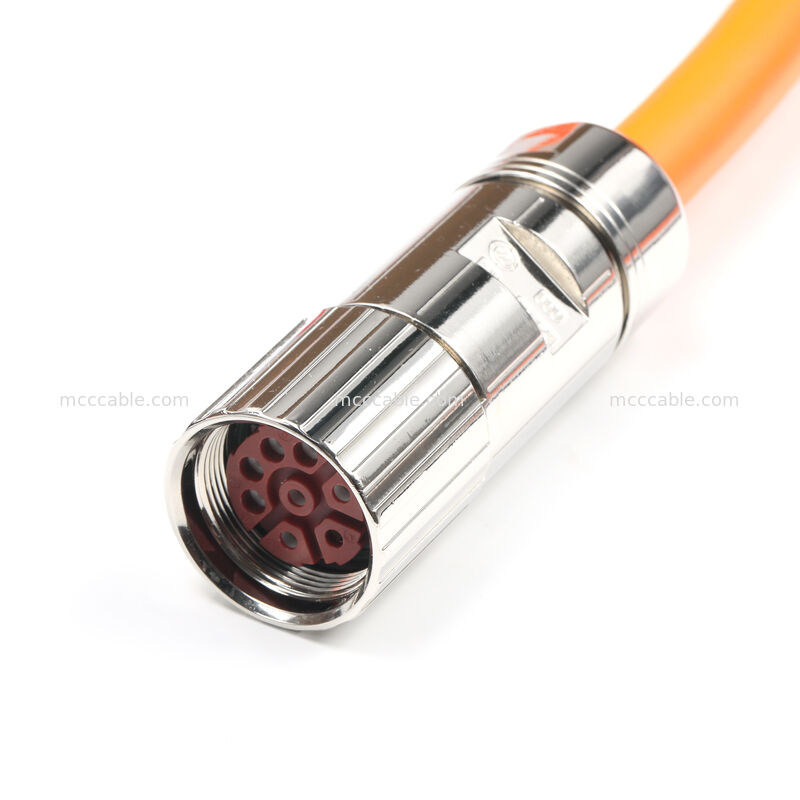

Die Baugruppe verfügt über einen M23 8-Pin-Rundanschluss (weiblich) mit Metallgehäuse und

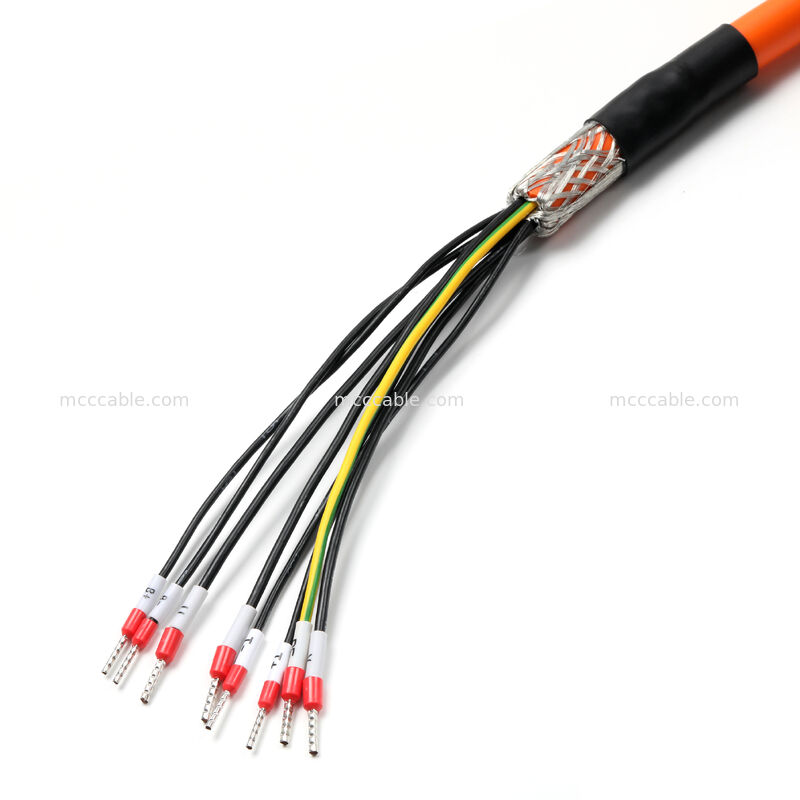

mit einer Schirmung mit einem mehrkernigen Servomotorkabel kombiniert.

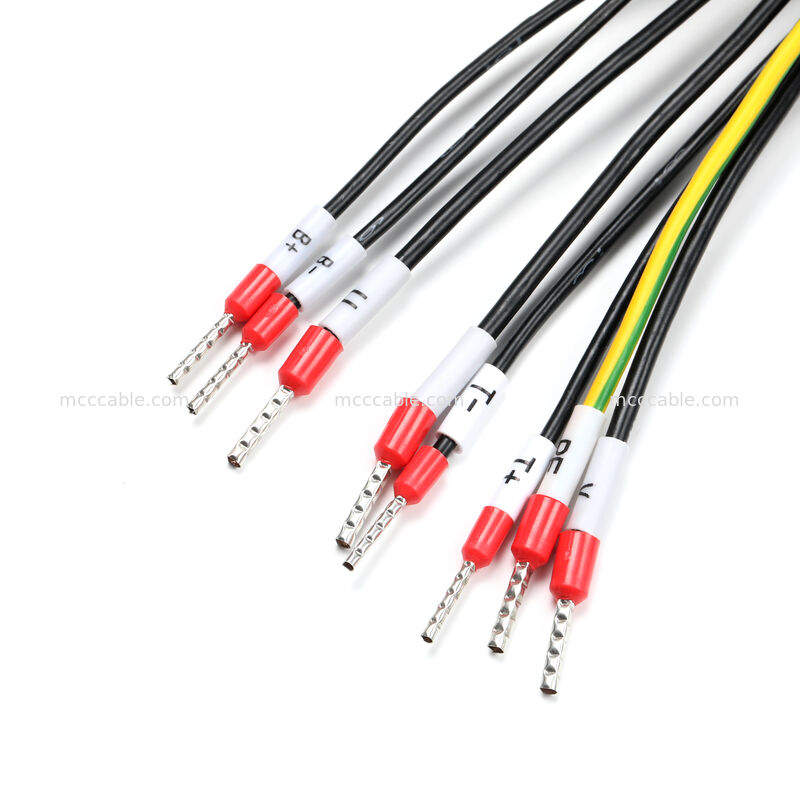

Auf dem offenen Ende sind einzelne Leiter eindeutig gekennzeichnet und beendet.
flexible Integration in Antriebssteuerungen oder Endgeräte.
Kabellänge, Leiterkonfiguration und Endungsstil sind vollständig anpassbar basierend
auf Kundenmotor-Spezifikationen und Systemanforderungen.
M23 8-Pin-Servomotor-Hybridkabelanlage ¢ Hauptmerkmale:
M23 8-Pin-Rundverbinderschnittstelle
Sichere Gewindeanbindungen für industrielle Vibrationsumgebungen
Hybrid-Strom- und Signalgestaltung
Unterstützt Motorphasen, Bremsen, Wärmesensor und Schutz Erde
mit einem Durchmesser von mehr als 50 cm3
Reduziert EMI und sorgt für einen stabilen Motorbetrieb
Bau von industriellen Servo-Kabeln
Orange Außenmantel zur eindeutigen Kennzeichnung des Motorkabels
Kennzeichnete Einzelleiter
Vereinfacht Installation, Wartung und Fehlerbehebung
OEM-Herstellung nach Maßgabe
Streng nach Zeichnung und Motor-Schnittstellendefinition gebaut
M23 8-Pin-Servomotor-Hybridkabelanlage Typische Anwendungen:
Industrie-Servomotoren
Automatisierung und Bewegungssteuerung
CNC- und Robotergeräte
Verpackungs- und Produktionsmaschinen
OEM-Motor- und Antriebsbaugruppen
M23 8-Pin-Servomotor-Hybridkabelanlage ¢ technische Spezifikationen:
| Parameter | Beschreibung |
|---|---|
| Art der Ware | Verstärkung der Leistungsfähigkeit von Kraftfahrzeugen |
| Typ des Steckers | M23 Kreislaufanschluss |
| Geschlecht des Verbinders | Weiblich |
| Anzahl der Pins | 8 |
| Verbindungsgehäuse | Metall, mit Gewinde |
| Kabelstruktur | Mehrkerngeschütztes Servo-Kabel |
| Schirmung | Schild mit Gesamtschicht |
| Veranlassung zur Bodenlegung | Schild mit Verbindungshülle verbunden |
| Farbe der Außenjacke | Orangen |
| Abschluss (Motorseite) | Anschlüsse für M23 |
| Kündigung (Kontrollerseite) | offenes Draht, gekennzeichnet |
| Kabellänge | Zulassung (pro Zeichnung) |
| Herstellungsart | Custom OEM / ODM |
| Einhaltung der Vorschriften | RoHS-konform |
M23 8-Pin-Servomotor-Hybridkabelanlage
| M23-Pin | Definition des Signals | Identifizierung | Farbe des Drahtes |
|---|---|---|---|
| 1 | U | U | Schwarz |
| 4 | V | V | Schwarz |
| 3 | W | W | Schwarz |
| 2 | PE (Schutzgrund) | PE | Gelb / Grün |
| Eine | Wärmesensor + | T+ | Schwarz |
| B | Wärmesensor | Ich... | Schwarz |
| C | Bremse + | B+ | Schwarz |
| D | Bremse | - Ich weiß. | Schwarz |
| Schale | Schild | Schild | - Ich weiß. |
M23 8-Pin-Servomotor-Hybridkabelanlage Anpassungsmöglichkeiten:
Kabellänge und Verkleidungsmaterial
Alternative M23-Codierung oder Pin-Konfigurationen
Verschiedene Leiterquerschnitte
Endendung: offener Draht, Ende oder Steckverbinder
Etikettierung, Kennzeichnung und Verpackungsmöglichkeiten
Technische Unterstützung ist von der Validierung der Proben bis zur Serienproduktion verfügbar.
F1: Ist es eine Fabrik?
A: Ja, wir sind eine Fabrik mit mehr als 16 Jahren Design- und Fertigungserfahrung.
F2: Gibt es eine Zertifizierung?
A: Ja, wir haben ISO9001, ISO14001, TS16949, ISO13485 und UL Zertifizierungen.
F3: Was ist Ihre Spezialität?
A: Wir können Produkte nach den Anforderungen der Anwendung entwerfen.
Q4. Akzeptieren Sie OEM/ODM-Bestellungen?
A: Ja, wir akzeptieren OEM- und ODM-Bestellungen. Für OEM-Bestellungen beträgt die MOQ 100 Stück. Für ODM
Die MOQ beträgt 1000 Stück. Je nach Design wird eine Formengebühr erhoben.
F5: Wie lange dauert es, eine Bestellung abzuschließen?
A: Für kleine Bestellungen und auf Lager befindliche Produkte dauert die Vorbereitung und Lieferung weniger als 3 Tage.
Versandzeit hängt von der gewählten Methode ab.
Bestellungen, Materialvorbereitung dauert 5~21 Arbeitstage je nach Menge, Prüfung 1~3
Die schnellste Lieferzeit beträgt 7 Tage, die längste 25 Tage.
mit Ausnahme der Schifffahrt.
F6. Welche zusätzlichen Dienstleistungen können langfristige Kunden erhalten?
A:Neue Produkte werden zusammen mit den Aufträgen angeboten, so dass Sie ihr Marktpotenzial testen können
Sie werden in Ihrem Bezirk verkauft.
Einkäufe. Unterstützung durch Werbebilder, einschließlich des Hinzufügens Ihres Logos.
F7: Wie lange dauert die Garantie und wie schützen Sie Kunden bei Mängeln?
A: Alle Kabel sind mit einer Garantie von 12 36 Monaten ausgestattet.
Zum Beispiel, wenn Sie 1000 Stück bestellen, werden 1003 Stück enthalten.
als 5 fehlerhafte Stück und die Fehlerquote unter 0,1%, kontaktieren Sie bitte unser Verkaufsteam mit Fotos.
Wir ersetzen die Ware in Ihrer nächsten Bestellung oder geben eine Rückerstattung aus.
Q8. Akzeptieren Sie kostenlose Musterbestellungen?
A: Ja, Musterbestellungen werden unterstützt.
Kosten nicht enthalten).
