Herkunftsort:
China
Markenname:
HIROSE
Zertifizierung:
UL ，ISO13485 , ISO9001.2005 , ISO14001
Modellnummer:
DF36-25P-0.4SD

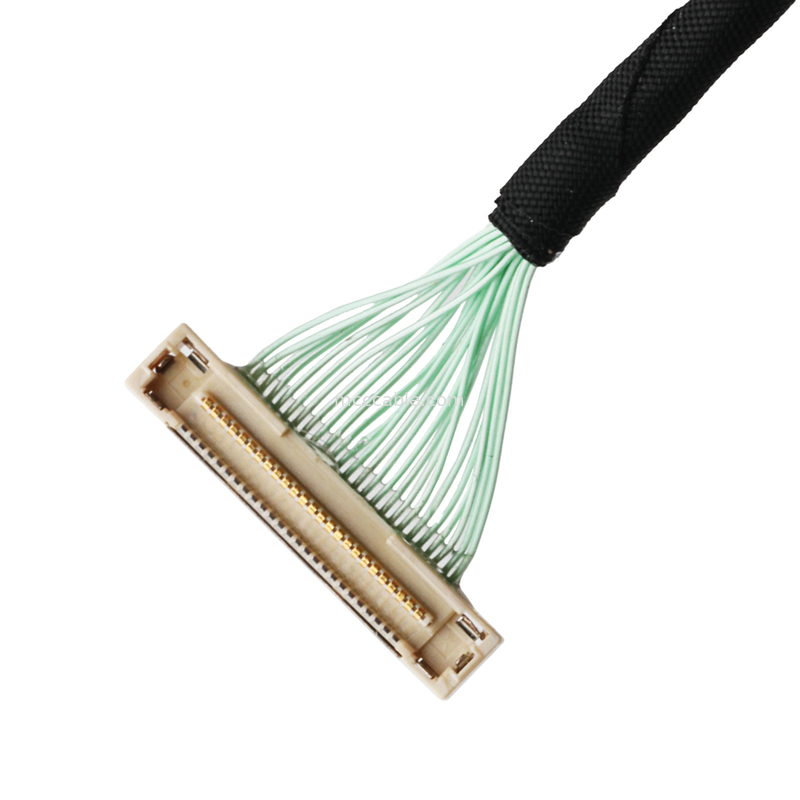

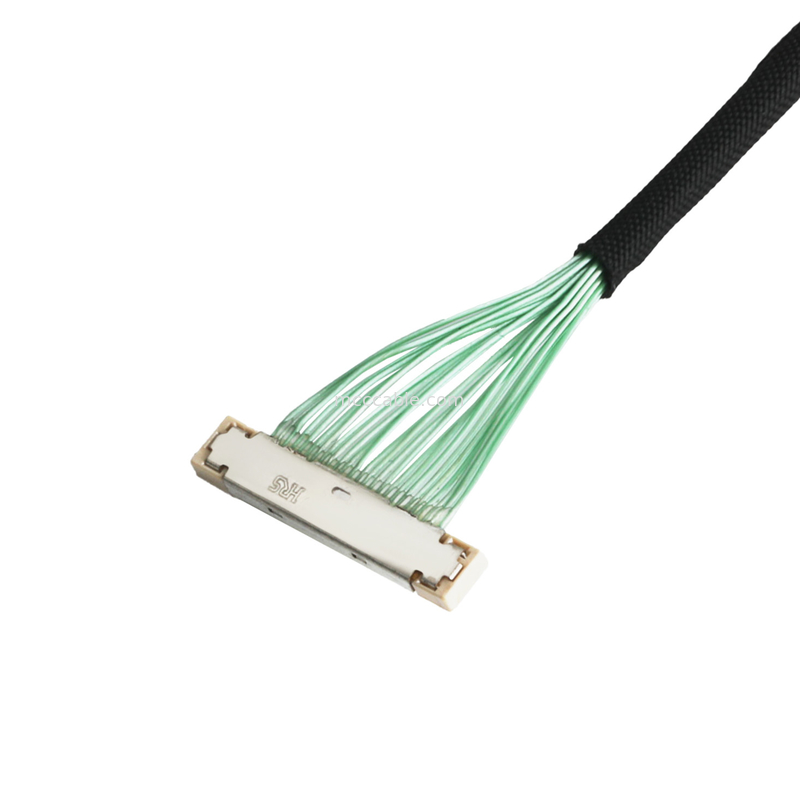

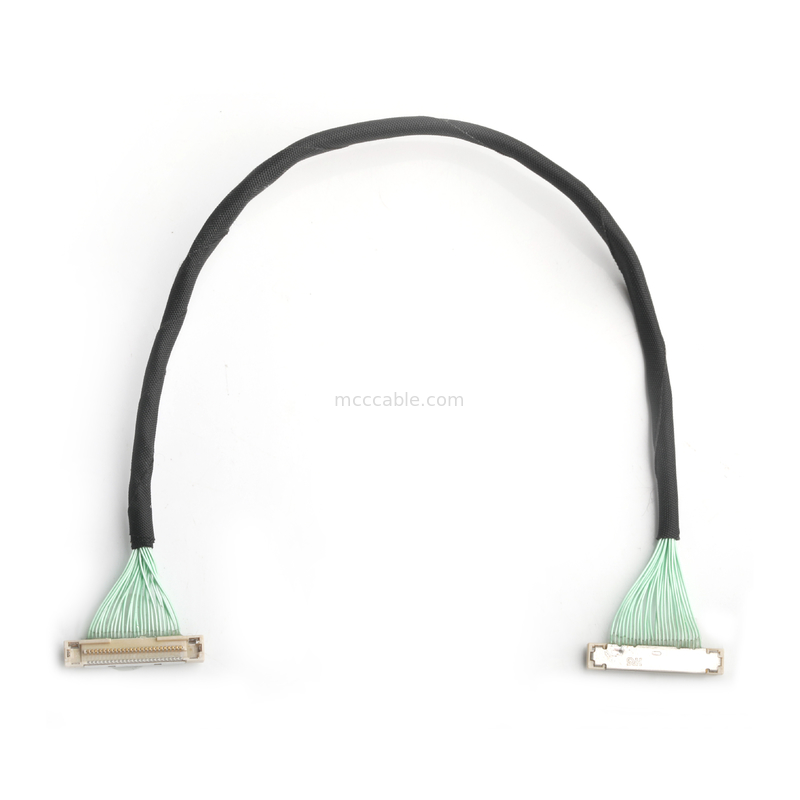

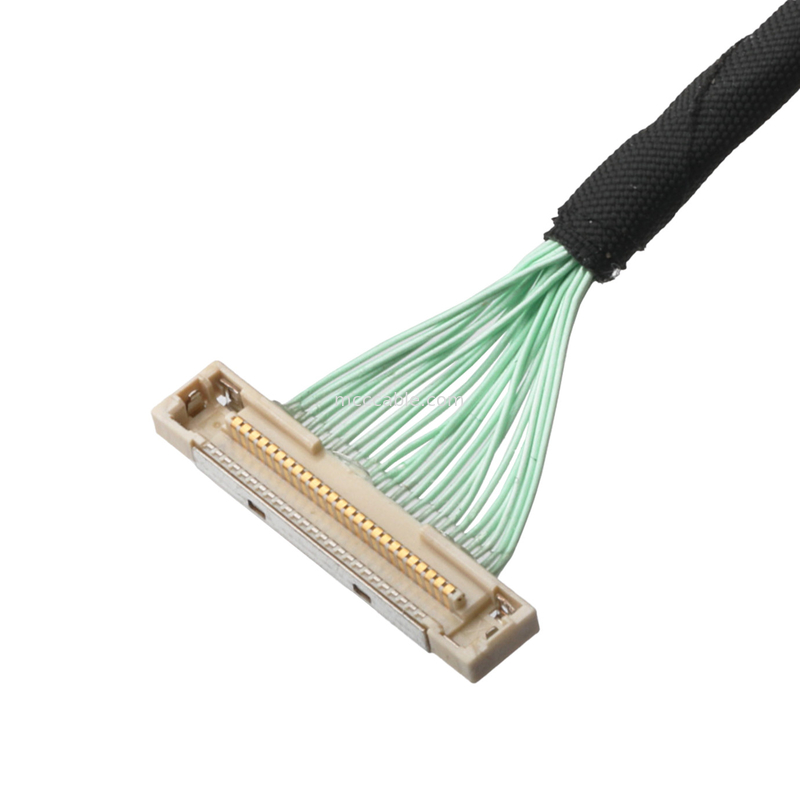

DF36-25P-0.4SD Mikro-Koaxialkabel
DF36 25pin 0,3SD Datenblatt:
| Artikel | Spezifikation | Bedingungen |
|---|---|---|
| 1. Isolationswiderstand | 50 MΩ min | 100 V Gleichstrom |
| 2. Widerstandsspannung | Keine Überflutung oder Isolationsstörung | 100 V Wechselstrom / 1 Minute |
| 3Kontaktwiderstand | Signal: 80mΩ max, Boden: 80mΩ max | 100 mA (Gleichstrom oder 1000 Hz) |
| 4Vibrationen | Keine elektrische Diskontinuität von 1 us oder länger | Frequenz: 10 bis 55 Hz, einzelne Amplitude von 0,75 mm, 10 Zyklen in jeder der 3 Achsenrichtungen |
| 5. Luftfeuchtigkeit | Kontaktwiderstand (Veränderung vom Ausgangswert) 50mΩ max. Isolierwiderstand: 25 M? min. Keine Schäden, Risse oder Ausrutschungen. |
96 Stunden bei 40 ± 2°C, Luftfeuchtigkeit 90-95% |
| 6. Temperaturzyklus | Kontaktwiderstand (Veränderung vom Anfangswert) max. 50 m. Isolierwiderstand: 25 M? min. Keine Schäden, Risse oder Ausrutschungen. |
Temperatur: -55°C → 5 bis 35°C → 85°C → 5 bis 35°C, Zeit: 30 min → 2 bis 3 min → 30 min → 2 bis 3 min, 5 Zyklen |
| 7. Haltbarkeit | Veränderung des Kontaktwiderstands: maximal 50mΩ | 30 Zyklen |
| 8. Widerstandsfähigkeit gegen Lötwärme | Keine Schäden, Risse oder Ausrutsche von Teilen | Rückfluss: Bei dem empfohlenen Temperaturprofil, manuelles Löten: 350°C für 3 Sekunden |
0.4 mm Nadelweite, 1,5 mm Montagehöhe, Koaxalanschluss aus Platten-feinem Draht
DF36 25pin 0,3SD KabelAnschluss:
1. Kleine Bauhöhe und Plattenfläche
2Verstärkte Abschirmung und Bodenverbindung
3Zuverlässiger Verschluss.
4Zuverlässige elektrische Leistung und mechanische Verbindung
5. Entzinnungsbeständigkeit
6. Hochbeständige Paarungsstruktur
7. bleifrei, halogenfrei
LVDS-Kabel,LCD-Kabel,eDP-Kabel, LVDS-Kabel,LCD-Bandkabel
Hirose DF36 Häufig verwendete Steckverbinder-Teilnummer:
Die Ausrüstung für die Verteidigung der Luftfahrtindustrie ist in der Regel in der Lage, die Luftfahrtindustrie zu unterstützen.
Die Ausrüstung für die Verteidigung der Luftfahrtindustrie
DF36 25pin 0,3SD KabelAnschluss:
mit einer Breite von mehr als 20 mm,
DF36-25P-0.4SD Anwendung:
Die Kamera mit 2 Millionen 1080P MIPI-Signale, Impedanz fragen für 100±10Ω, aber diskret Draht kann
nur bei 100±15Ω, und der Schwung des diskreten Drahtes ist während des Produktionsprozesses instabil, gibt es
Mikro-Koaxialkabel können die Anforderungen an die Impedanz sehr gut erfüllen.
Kameras, die sich in einem großen Winkel drehen können, erfordern höhere Anforderungen an die Lebensdauer der internen Steckverbinder.
Derzeit verwenden die meisten von ihnen FFC-Kabelbaugruppen, HRS DF36 Mikro-Koaxialkabel, KEL USL20-30S usw.
F1: Ist es eine Fabrik?
A: Ja, wir haben mehr als 16 Jahre Erfahrung in der Konstruktion und Fertigung!
F2: Gibt es eine Zertifizierung?
A: Ja, es gibt IS09001, ISO14001, TS16949, ISO13485, UL CERIFIED.
F3: Was ist unsere Spezialität?
A: Wir können Produkte nach Anforderung entwerfen.
Q4. Akzeptieren Sie OEM/ODM-Bestellungen?
A: Ja, wir akzeptieren OEM/ODM-Bestellungen. Für OEM-Bestellungen beträgt die MOQ 100 Stück. Für ODM-Bestellungen beträgt die MOQ
1000 Stück. Die Formgebühr wird je nach Design berechnet.
F5: Wie lange dauert es, um eine Bestellung abzuschließen?
A: Für kleine Bestellungen und Produkte auf Lager dauert die Vorbereitung und Lieferung weniger als 3 Tage.
Die Lieferzeit hängt von der Wahl des Kunden ab, am schnellsten 7 Tage und am längsten 1 Monat.
Für große Bestellungen müssen wir alles bestätigen, einschließlich der Materialvorbereitung, der Produktion, dieser Pro
Die Überprüfung dauert je nach Bestellmenge 5 bis 21 Werktage, die Prüfung 1 bis 3 Werktage, ein
Und schließlich, Packing 1 Tag, so schnellste 7 Tage und längste 25 Tage ohne Versand.
F6: Was können wir als langfristige Kunden sonst noch erwerben?
1Das neue Produkt wird mit der Bestellung angeboten, so dass Sie sehen können, ob es ein potenzielles Produkt auf dem Markt ist.
Sie haben das Recht, das Produkt in Ihrem Bezirk weiterzuverkaufen.
2Zusätzliche Gebührennachlass, günstigerer Preis für die Anschaffung von Produkten in kleinerer Menge.
3Wir bieten Ihnen Unterstützung bei Werbebildern und machen Bilder mit dem Logo der Kunden.
F7. Wie lange ist die Garantie für das Kabel und wie schützt man seine Vorteile, wenn es defekt ist?
A: Alle unsere Kabel werden mit 12-36 Monate Garantie verkauft, und für große Menge Bestellung, werden wir 0,3% anbieten
Für einen defekten Auftrag wird ein Backup von 0,5% mit der Bestellung versendet. Wenn Sie also 1000 Stück bestellen, erhalten Sie 100 Stück.
Wenn Sie mehr als 5 Stück fehlerhaft bekommen, und weniger als 0,1%, wenden Sie sich bitte an den Vertrieb und
Sie können uns Bilder anbieten, und wir werden Ihr Problem in Form eines Ersatzes durch eine neue Bestellung oder Rückerstattung lösen.
Q8. Akzeptieren Sie kostenlose Musterbestellungen?
A: Ja, die Bestellung von Proben wird unterstützt, einige Proben können ohne Fracht kostenlos angeboten werden.
Wie können Sie uns kontaktieren?
Senden Sie Ihre Anfrage Details in der unten, klicken Sie auf "senden" jetzt! kostenlose Probe und besten Preis warten auf
Sie, wenn Sie das Produkt nicht in unserem Web finden können, können Sie auch eine Anfrage an uns senden, auch wenn wir nicht machen
Wir werden das gleiche Produkt mit guter Menge und gutem Preis finden.
Senden Sie Ihre Anfrage direkt an uns
